Замена задних колодок своими руками

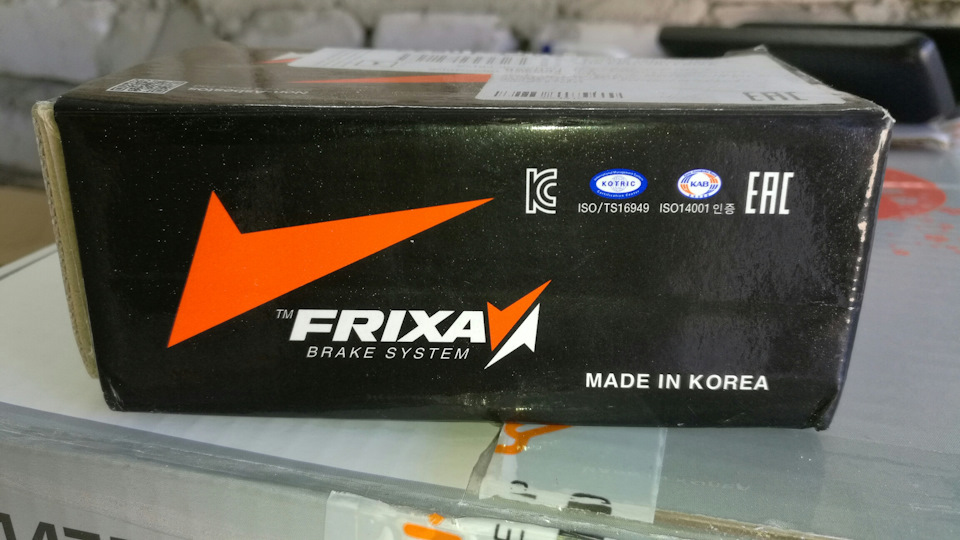

Всем здравствуйте! Небольшой рассказ как с пользой провести последние тёплые сентябрьские выходные. Ещё в середине августа был у дилера на ТО-4, где мне приговорили к замене задние колодки и радостно предложили их замену у них же за очень нескромную сумму. Я вежливо отказался. Поскольку о необходимости замены и дилерских ценах я и так был в курсе, то заранее были куплен такой комплект

Погода выдалась отличная и поэтому менять решил сам. Здешние темы просмотрел и приступил:

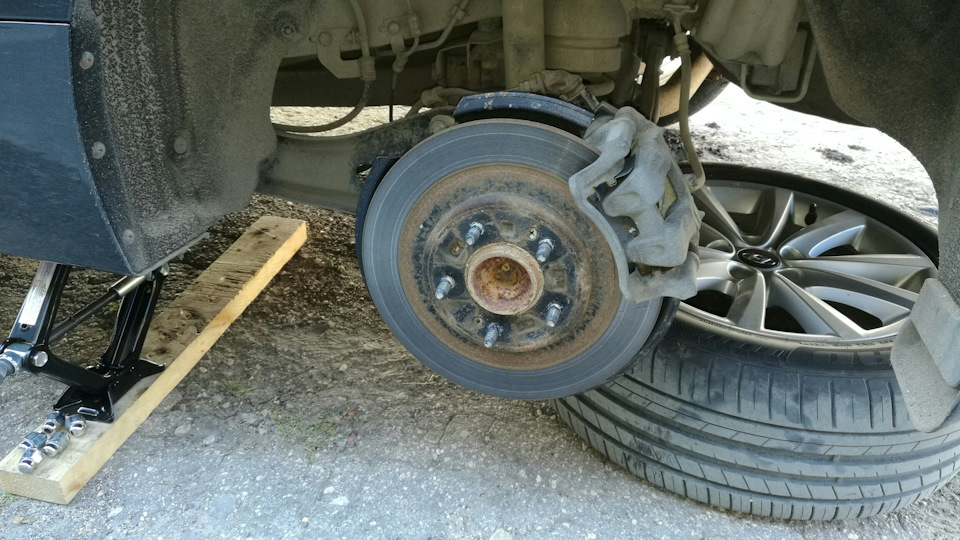

Домкратим и снимаем колесо

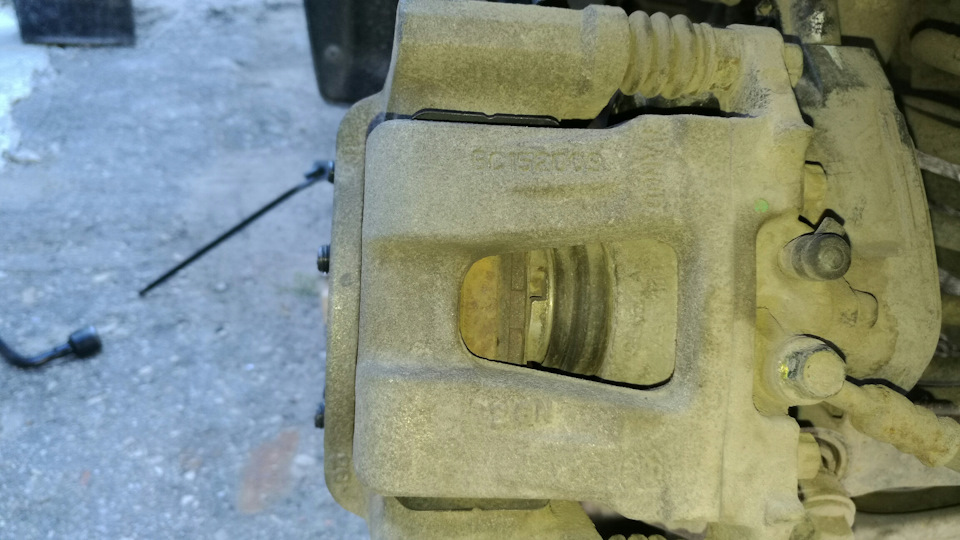

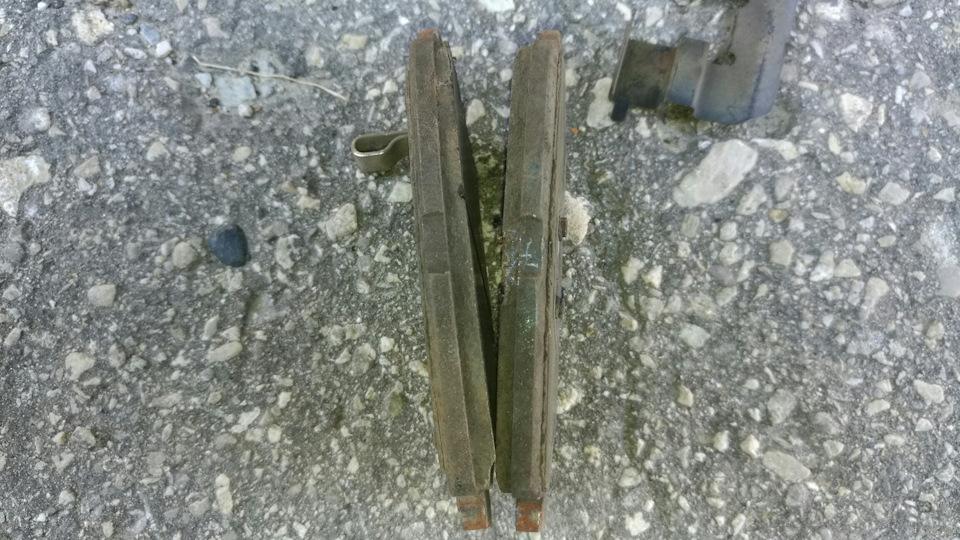

Видим маленький остаток

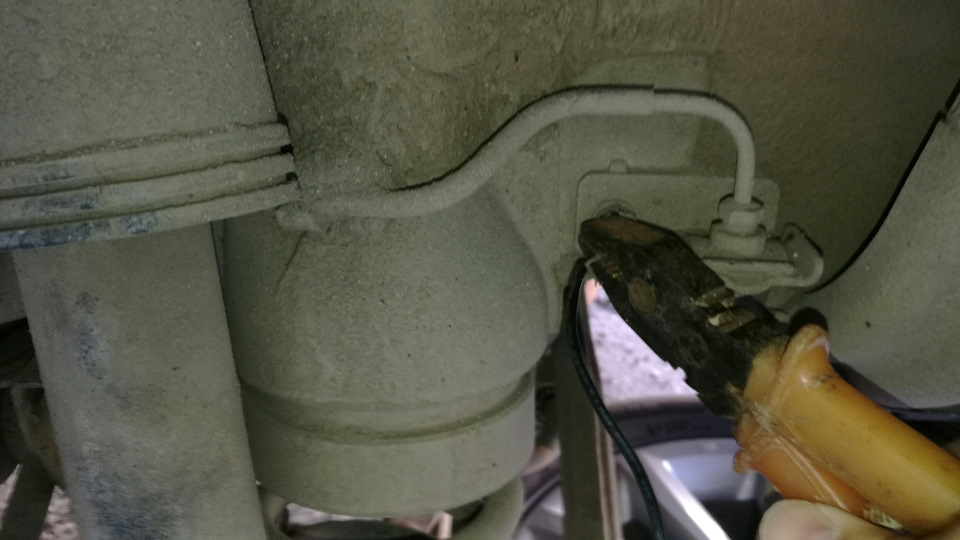

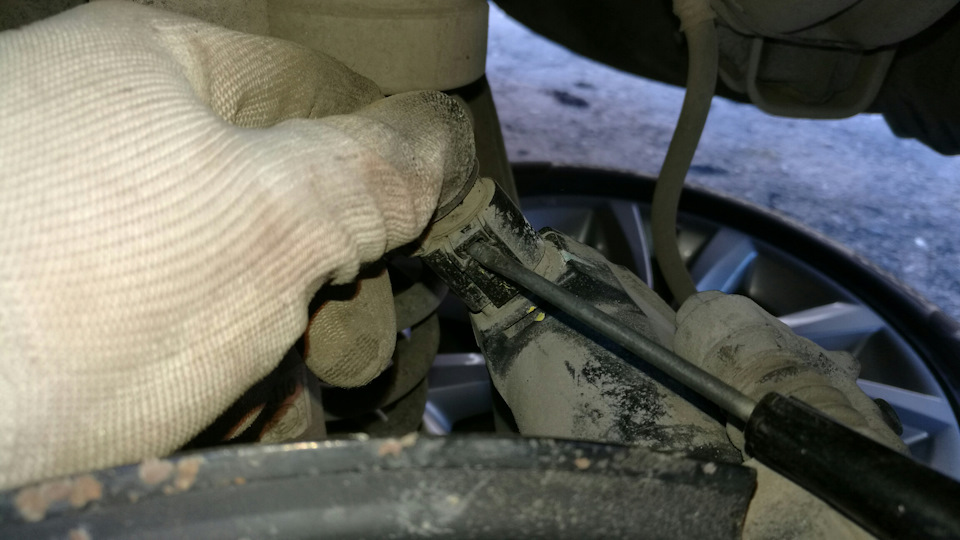

Снимаем разъём ручника, здесь кстати была небольшая заминка, я протупил и не сразу понял как его снять, хотя разъёмов всяких повидал. Для таких же как я поясню — нужно одной рукой надавить на фишку, как-будто хотите защёлкнуть, и в это время плоской отвёрткой подлезть под самый край язычка и надавить его вверх. Он легко сойдёт.

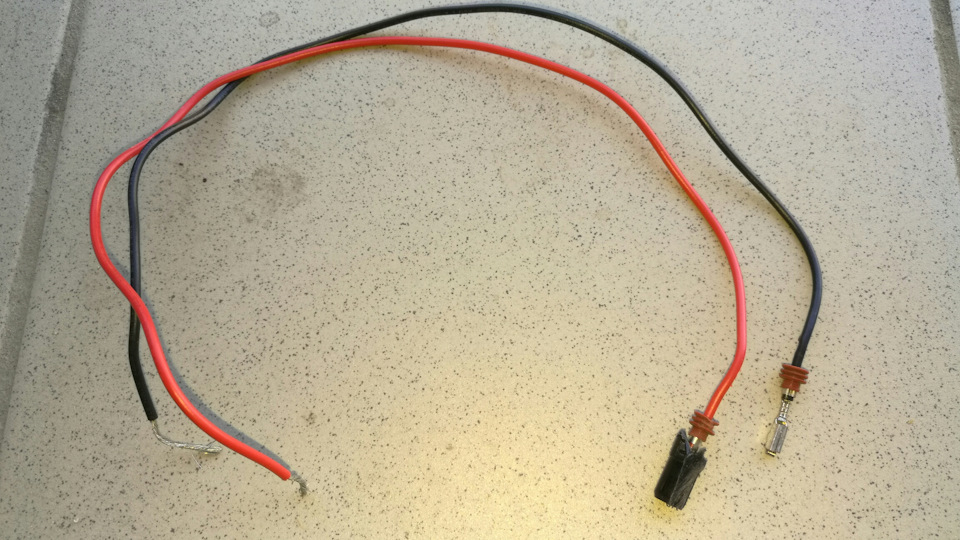

Потом из старого комплекта ксенона дёргаем такие проводки

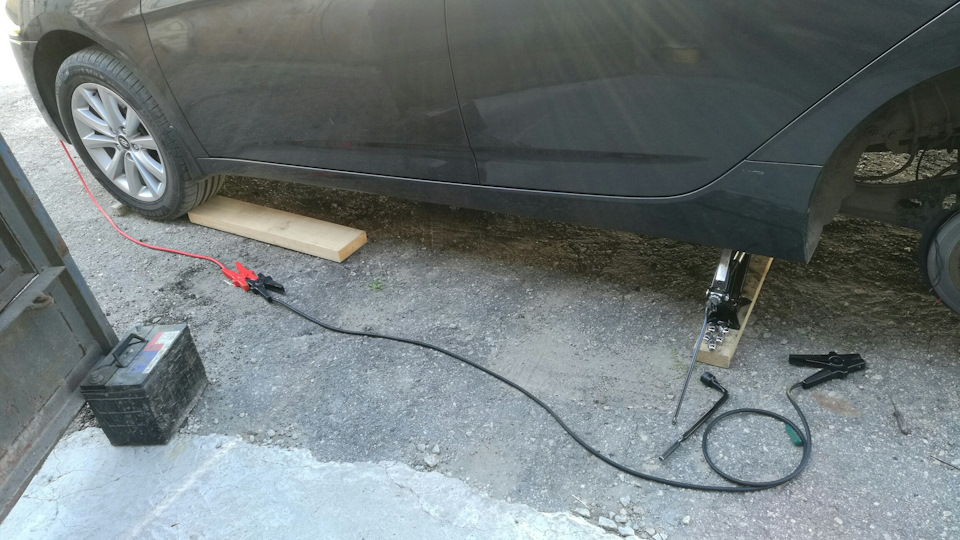

Подводим плюс с аккумулятора

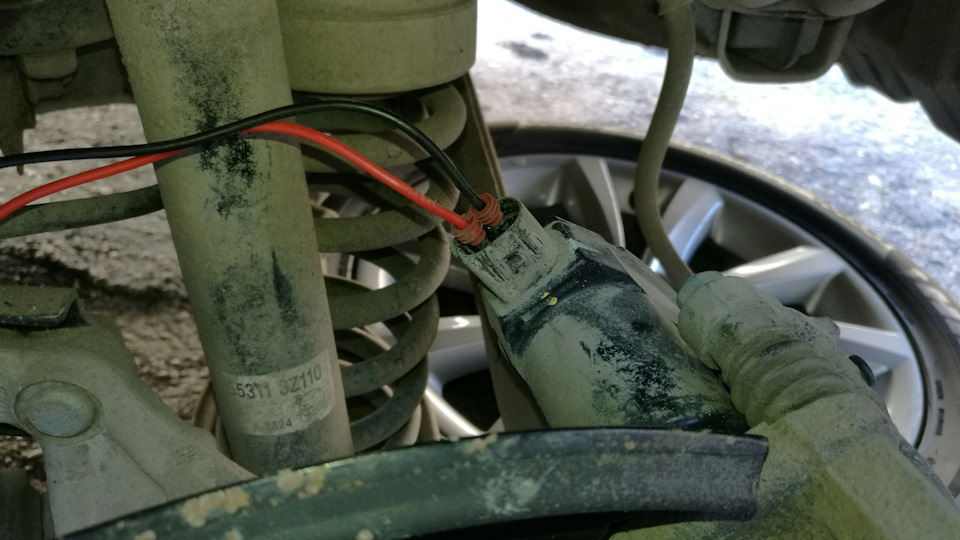

Одеваем провода на контакты электромотора

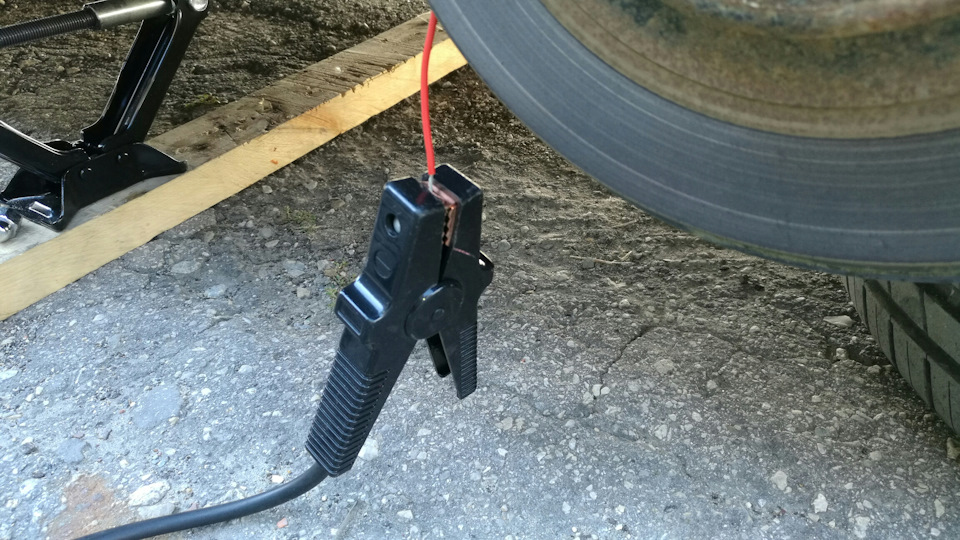

Цепляем плюс на любой из них

Минус на болт короткими импульсами

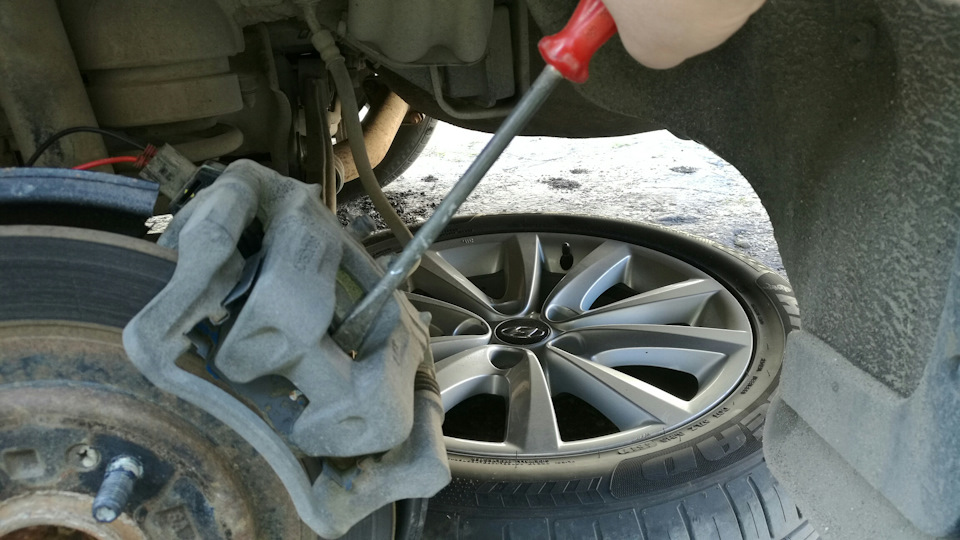

Если колодки зажимаются, то меняем полярность. Потом одновременно с подачей напряжения отжимаем суппорт до упора. Обязательно идём проверять уровень тормозной жидкости, а он поднимется и причём сильно. Я шприцом откачал до уровня чуть ниже MAX.

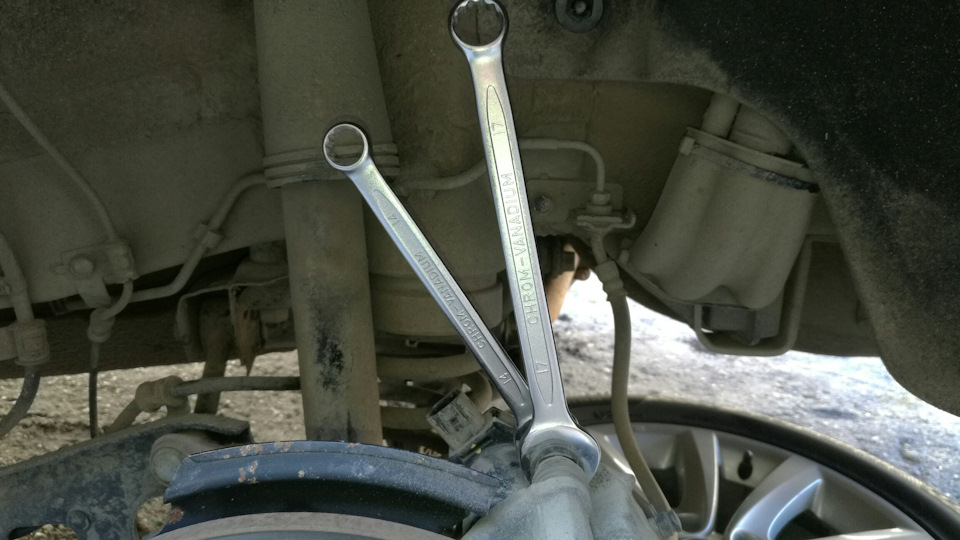

Выворачиваем болты из направляющих и снимаем суппорт.

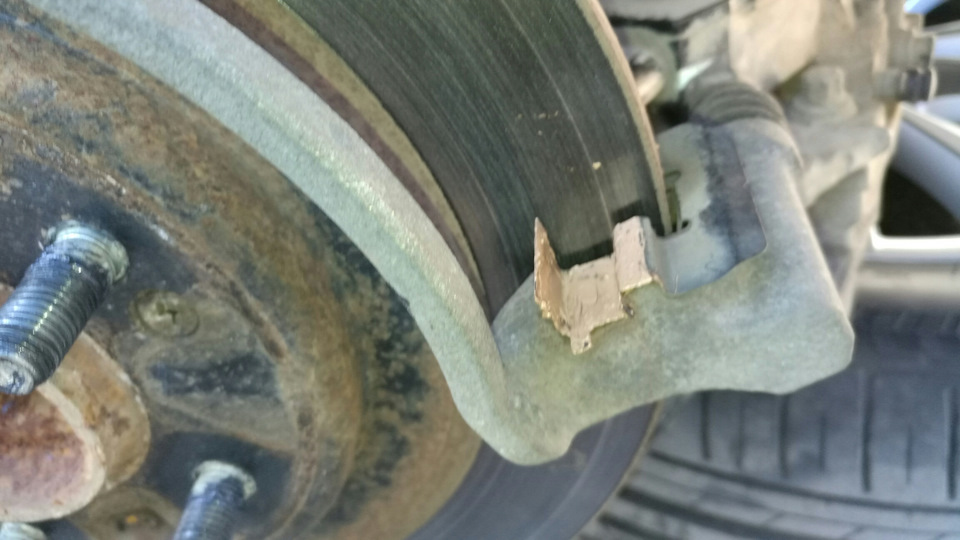

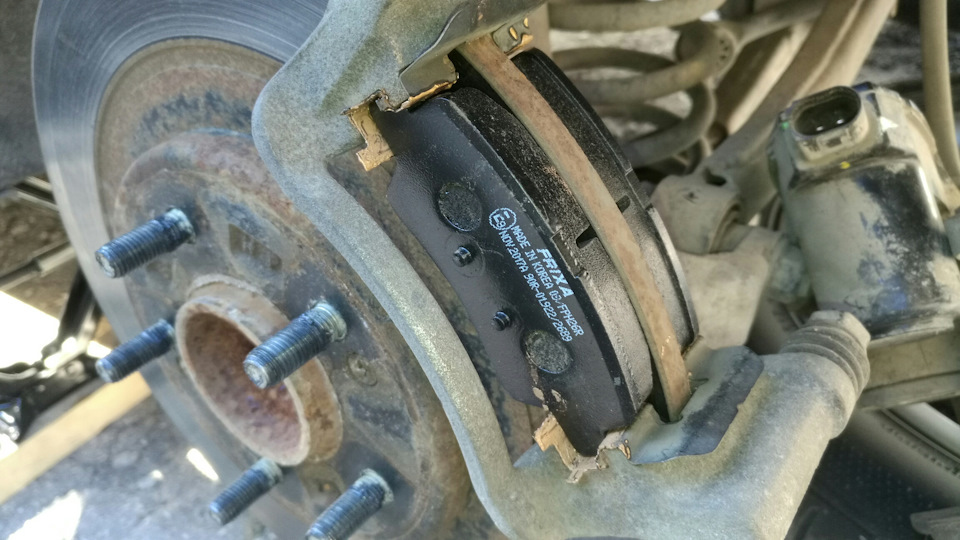

Вытаскиваем старые колодки. Снимаем, чистим и смазываем в местах контакта пружинные пластины и ставим новые колодки.

Проверяем направляющие и если плохо двигаются или люфтят, то делаем профилактику, у меня всё было в норме, поэтому сразу установил на место суппорт. Одеваем и защёлкиваем разъём. Несколько раз нажимаем на педаль тормоза и ставим колесо на место.
Ту же процедуру проводим с другой стороны не забывая про уровень торм. жидкости в бачке. После запускаем двигатель и несколько раз ставим на ручник. Всё готово. Никаких ошибок не появилось.

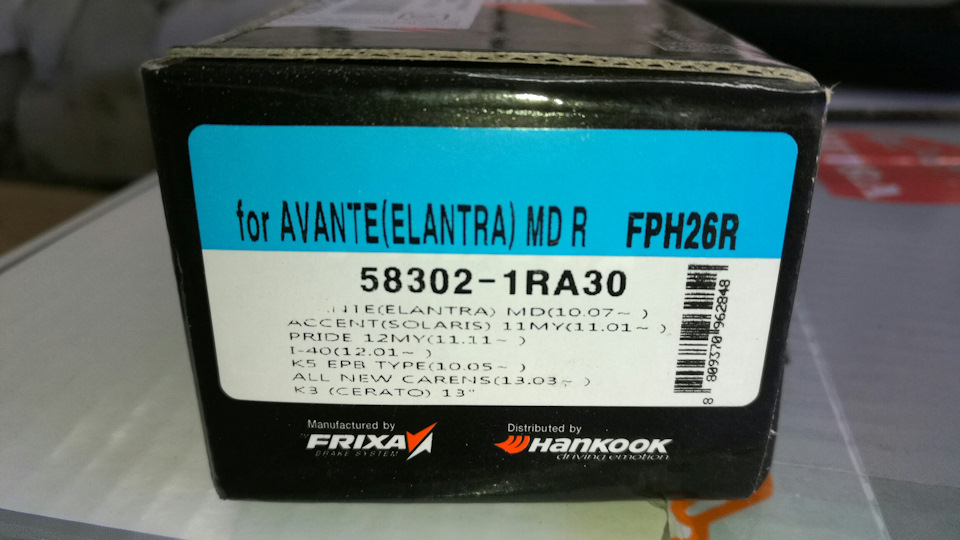

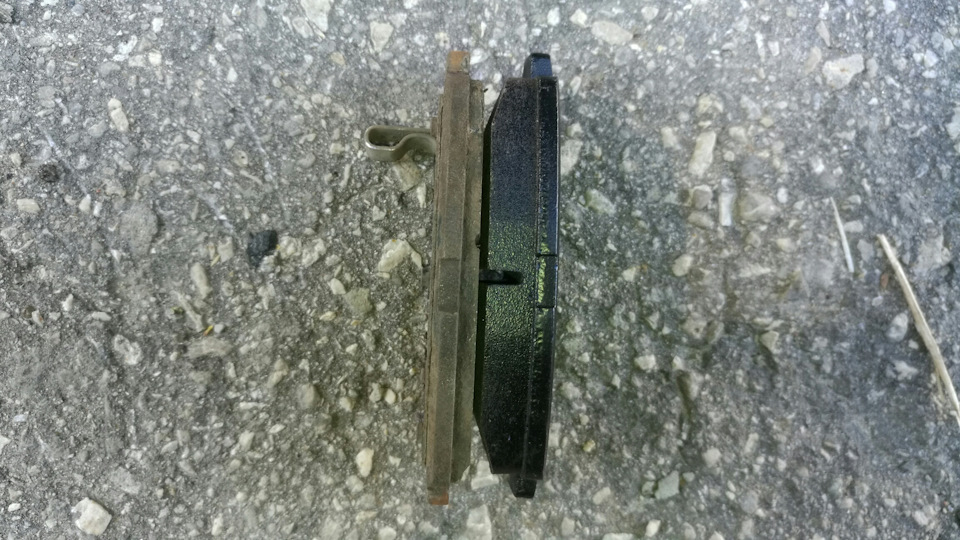

После замены колодок никаких изменений в торможении не почувствовал, тормозят норм и не скрипят. Пробег до замены 45т.км.
Всем добра.

Источник

Замена задних тормозных колодок Hyundai HD 72,78.

Замена задних тормозных колодок

1)В первую очередь откручиваем гайки заднего колеса

Все гайки правого и левого колеса откручиваются назад (не по ходу движения)

3)Откручиваем болты полуоси (6 штук)

5)Снимаем сальник ступицы наружный

6)При замене задних колодок рекомендуем заменить сальник ступицы наружный

7)Необходима открутить 2 винта стопорного кольца задней ступицы

8)Сняли стопорное кольцо, откручиваем гайку ступицы,

ВНИМАНИЕ. крутим гайку 8,0-8,5 оборотов

9)Для того, чтобы снять тормозной барабан, в первую очередь необходима свести тормозные колодки

10)Снимаем тормозной барабан

11)Снимаем тормозные колодки

12)Устанавливаем новые тормозные колодки

13) ВНИМАНИЕ. Необходима проверить тормозные цилиндры в этот момент колодки должны быть установлены, затем необходима нажать на педель тормоза и проверить работоспособность цилиндра

14)Проверить тормозной барабан чтоб не было царапин и задиры

15)Устанавливаем сальник ступицы внутреннего

16)Внешнюю сторону барабана необходима смазать

17)Барабан поставили на место, затем установили подшипник ступицы задний наружный

18)Закручиваем гайку ступицы, крутим 8.0-8.5 оборотов

19)Устанавливаем стопорное кольцо, и прикручиваем 2 винта на место

20)Установили сальник ступицы наружный, поставили полуось на место и прикрутили 6 болтов

Источник

Самостоятельная замена тормозных колодок на Хендай Солярис (Hyundai Solaris).

Доброго времени суток! Тема сегодняшней статьи — замена тормозных колодок Соляриса. Традиционно для нашего сайта, статья представляет собой пошаговою инструкцию с фото и видео материалами.

Хендай Солярис – одна из самых продаваемых машин в России, так как она отличается доступной ценой при приемлемом качестве. Сервис же, есть далеко не везде, многие автовладельцы привыкли самостоятельно обслуживать свои автомобили. Именно для любителей работать руками и написана эта статья.

Как проявляет себя износ колодок?

На корейцах, как и на большинстве современных автомобилей, есть специальный датчик износа, только если на большинстве автомобилей загорается сигнальная лампа, корейцы применили нанотехнологии и установили металлически скрипун.

Принцип действия – при сильном износе колодок данная деталь прижимается к диску и противно скрипит. Выглядит она вот так:

Нет, накладки еще есть и машине еще несколько недель можно ездить! Но если проигнорировать замену колодок, со временем придется поменять еще и тормозные диски! Поэтому если на Солярисе, при торможении, вы слышите скрип – пора менять колодки!

Замена тормозных колодок на Хендай Солярис.

Внимание! Обязательно проверяем уровень тормозной жидкости в бочке, если уровень жидкости находится в районе шкалы MAX , откачиваем жижу, при помощи шприца, или резиновой груши, и преступаем к работе.

Замена передних тормозных колодок.

Если вы не любите читать – посмотрите вот это видео:

Для замены передних тормозных колодок на Хендай Солярис нам понадобится инструмент:

• ключ на 14.
• качественная плоская отвертка.
• раздвижные пассатижи для сведения тормозных цилиндров (хотя можно и без них).
• металлическая щетка (корщетка).
• балонник (ключ для снятия колеса).
• проволока (чтобы снятые суппорта подвязать к пружинам и не портить шланги)

Расходные материалы:

• сами колодки 58101-4LA00, но есть много качественных аналогов по цене в 2 раза ниже!
• wd40

Пошаговая инструкция по замене передних колодок:

Под колеса устанавливаем противооткаты, срываем колесные гайки, домкратим машину и снимаем колесо.

При помощи отвертки разводим тормозные колодки.

Отворачиваем ключом на 14 два болта крепления суппорта (лучше начинать с нижнего).

Привязываем суппорт к пружине, так он не мешает и нет вероятности попортить шланг.

Вынимаем старые колодки из направляющих

Снимаем направляющие и чистим их при помощи кор. щетки.

Устанавливаем новые колодки.

При помощи раздвижных пассатижей утапливаем поршень в цилиндр (если вы не откачали лишнюю жидкость, то она может политься через верх бочка)

Устанавливаем суппорт на место, прикручиваем устанавливаем колесо.

Вот вам картинка – старые и новые колодки, для сравнения:

Замена задних тормозных колодок.

Если вам лень читать, смотрите это видео:

Инструмент не меняется, все то же самое, что и для передних тормозов.

Расходные материалы:

• сами колодки (58302-1RA30) , но есть много качественных аналогов по цене в 2 раза ниже!
• wd40

Пошаговая инструкция по замене задних колодок:

Под колеса устанавливаем противооткаты, срываем колесные гайки, снимает автомобиль с ручника, домкратим, снимаем заднее колесо.

При помощи отвертки сводим колодки.

Откручиваем суппорт и отводим в сторону.

Снимаем фиксирующие пластины и чистим их кор.щеткой.

Заменяем колодки новыми.

При помощи пассатижей задавливаем тормозной цилиндр (многие это делают ключом на 17 или круглогубцами вращая поршень)

Устанавливаем тормозной суппорт на место, прикручиваем

Одеваем колесо, опускаем домкрат

При необходимости, регулируем ручник(делается это из салона).

Заключение.

Если вы не хотите марать руки, можно обратиться в ближайший автосервис, работа по замене тормозных колодок стоит не дорого и делается за 30 минут. Кстати, для крупных городов, есть отличный сервис – Ремонтиста , он позволяет выбрать автосервис, по цене и расположению, не вставая со стула.

На этом у меня сегодня все! Я надеюсь что после прочтения статьи замена колодок на Хендай Солярис не вызовет у вас сложностей.

Источник

Замена колодок тормозных механизмов передних колес Hyundai Solaris

Регламентом технического обслуживания «Хендай Солярис» срок службы колодок тормозных механизмов передних колес не лимитируется, однако, помимо их предельно допустимого износа, колодки необходимо заменить в следующих случаях: при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Внутренние колодки автомобиля «Хендай Солярис» снабжены акустическими индикаторами износа, которые начинают издавать скрежет во время торможения, когда износ колодки приближается к предельно допустимому. Если во время торможения автомобиля раздается скрежет, значит, пора менять колодки.

Внимание! Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки тормозных механизмов.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов и сцепления находится на отметке «MAX», то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекла из-под крышки бачка.

Устанавливаем автомобиль на подставку заводского изготовления.

Снимаем переднее колесо автомобиля «Хендай Солярис».

Источник

Замена тормозных колодок тормозных механизмов задних колес Hyundai Solaris

Инструменты:

• Гаечный ключ накидной прямой 14 мм
• Гаечный ключ рожковый 17 мм
• Отвертка плоская большая
• Крестовая отвертка средняя
• Отвертка ударная крестовая
• Молоток большой
• Домкрат винтовой
• Опорные стойки
• Упоры под колеса «башмаки»
• Плоскогубцы
• Щетка металлическая
• Инструмент для утапливания поршней

Детали и расходники:

• Тормозные колодки задних колес
• Защитные чехлы направляющих пальцев
• Переднее и задние тормозные колодки задних колес
• Брусок
• Тормозная жидкость
• Гайка

Примечание:

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска (барабана) тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

ПРЕДУПРЕЖДЕНИЕ:

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Дисковый тормозной механизм.

1. Установите противооткатные упоры («башмаки») под передние колеса.

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

3. Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17», и отведите суппорт в сторону стараясь не повредить тормозной шланг и трос стояночного тормоза.

Примечание:

Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

4. Отвёрткой сдвигаем наружную и внутреннюю тормозную колодку по направляющим пластинам, и снимаем их.

5. Вставляем отвёртку в зазор между направляющей колодок и пластиной, и, отжав пластину и снимаем её с направляющей колодок.

6. Если требуется заменить защитный чехол направляющего пальца, вынимаем верхний и нижний направляющий палец из отверстия направляющей колодок, и снимаем защитный чехол из отверстия направляющего пальца.

Примечание:

Верхний и нижний направляющие пальцы отличаются один от другого.
Для того, чтобы их можно было отличить пальцы окрашены в разные цвета: верхний – желтого цвета, нижний – серебристого.

7. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра, что бы это сделать, есть два способа.

Первый способ.

Примечание:

Можно использовать винт и планку от двухзахватного винтового съемника, а также гайку подходящего размера.

Инструмент для утапливания поршня.​

8. Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта, и подкладываем гайку под конец винта, вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.

Второй способ.

9. Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень.

10. Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок.

Примечание:

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.

11. Устанавливаем новые тормозные колодки и крепим суппорт.

Примечание:

Аналогично заменяем тормозные колодки на правом заднем колесе.

После замены колодок на обоих задних колесах, несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

Барабанный тормозной механизм.

Примечание:

Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).​

1. Крестообразной отвёрткой отворачиваем винт крепления тормозного барабана, и снимаем тормозной барабан.

Примечание:

В случае затруднения при отворачивании винта можно воспользоваться ударной отвёрткой. Можно снять тормозной барабан, равномерно поворачивая его и нанося удары молотком через деревянный брусок по торцу барабана.

ПРЕДУПРЕЖДЕНИЕ:

Не нажимайте педаль тормоза после снятия тормозного барабана, т.к. поршни могут полностью выйти из цилиндра.

2. Очищаем от грязи все детали тормозного механизма, и поддев отвёрткой, отсоединяем от колодки пружину регулировочного рычага, и снимаем пружину.

3. Снимаем регулировочный рычаг.

4. Поддев отвёрткой снимаем верхнюю стяжную пружину.

5. Аналогично снимаем нижнюю стяжную пружину.

6. Придерживая опорную стойку передней колодки с обратной стороны тормозного щита, пассатижами нажимаем на скобу и поворачиваем стойку за хвостовик до его совмещения с прорезью в скобе, и снимаем скобу и опорную стойку.

7. Снимаем переднюю тормозную колодку.

8. Снимаем распорную планку (для наглядности показано на снятой ступице).

9. Снимаем с тормозного щита заднюю колодку так же, как переднюю, и отсоединяем наконечник троса от рычага привода стояночного тормоза (для наглядности показано на снятой ступице).

10. Устанавливаем новые колодки в обратной последовательности.

11. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы, как описано здесь.

ПОЛЕЗНЫЕ СОВЕТЫ:

При установке тормозного барабана следует обратить внимание на совпадение резьбового отверстия в ступице под крепежный винт барабана и соответствующего отверстия в барабане.

После замены колодок несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
