Где находится свечи зажигания на соната

Замена свечей Хендай Соната

Свечи зажигания в Хендай Соната меняются очень легко, но стоит учитывать, что это не последняя деталь в автомобиле. Правильная замена послужит верному зажиганию смеси, что даст нормальную работу мотора. В статье покажем, как правильно менять свечи и какие нужно ставить.

Видеоматериал

Видео по замене расскажет, как заменить свечи зажигания на транспортном средстве

Процесс замены

Согласно требованиям регламентного ТО Hyundai Solaris замена свечей зажигания должна осуществляться через 60000 км пробега авто или на 4-й год эксплуатации автомобиля, в зависимости от события, которая наступит раньше.

Хендай Соната 2011 года двигатель 2.0 SE (Турбо).

Также в процессе эксплуатации могут возникнуть неполадки в системе зажигания автомобиля. При проверке свечей зажигания необходимо тщательно осуществить их диагностику и при необходимости заменить их. Требуется проверить проводку системы зажигания на наличие трещин, износа или повреждений в деталях.

Рассмотрим полный процесс замены рулевой тяги Хендай Соната:

Снимаем защитную крышку ДВС.

Что пригодится при замене свечей: компрессор или балончик со сжатым воздухом (желательно, но не обязательно), свечная головка на 16, трещотка, головка на 10, удлинитель, комплект новых свечей, высокотемпературная смазка (по желанию).

Поставить обратно крышку двигателя.

Выбор свечей

Оригинал свечей зажигания для Хендай Соната: свеча зажигания Hyundai/Kia 1885410080, цена товара 500 руб.

Кроме этого существует ряд аналогов, которые можно применять:

Проверка свечей

Устанавливая свечи зажигания, их следует сначала наживить и ввернуть, используя только удлинитель, чтобы избежать повреждения резьбы отверстия для свечей в ГБЦ. Вдруг если свеча пошла не резьбе, то должно быть ощутимо сопротивление вращению. В данном случае требуется вывернуть свечу полностью.

Не следует чрезмерно производить затяжку свечей зажигания, так как это может стать причиной сорванной резьбы в свечных колодцах ГБЦ. Затяжку следует осуществлять с затяжкой 20 Н·м.

Проверка технического состояния свечей:

• Около трёх раз совершите разгон двигателя до 3000 об/мин.
• Выкрутите свечи зажигания.
• Внимательно осуществите осмотр свечей на наличие масляных подтёков, нагара и т.д.
• Проверьте зазор свечи. При регулировке зазора свечи зажигания допустимо осуществление изгиба только основания электрода заземления.
• Осуществите проверку на наличие механических повреждений изолятора, резьбы и пр.
• Проверьте электрод, измерив омметром сопротивление изоляции, оно должно составить 10 МОм или выше.

Вывод

Меняя свечи нужно учитывать несколько нюансов: выставить зазоры и выбрать качественные элементы зажигания. Сам процесс замены свечей на Хендай Соната довольно простой и не требует специальных знаний, главное иметь инструменты и руки с нужного места.

Источник

Проверка и очистка свечей зажигания

Внимание:

• Во избежание ожогов рекомендуется производить снятие свечей зажигания на холодном двигателе.

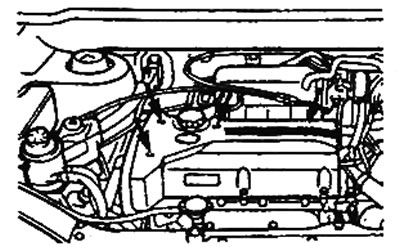

• (Двигатель 2,7 л) Доступ к свечам зажигания правой головки цилиндров затруднен из-за особенностей конструкции двигателя (необходимо снятие ресивера впускного коллектора), поэтому в данную головку цилиндров рекомендуется устанавливать только свечи с платиновыми или иридиевыми электродами, так как в результате частых операций по плановой проверке и замене свечей зажигания возможно возникновение поломок (например, поломка шпилек крепления ресивера).

1. Перед снятием свечей зажигания выполните следующие операции:

• а) Снимите шумозащитный кожух двигателя (если установлен).

• в) (Двигатель 2,7 л) Для доступа к свечам зажигания правой головки цилиндров снимите ресивер впускного коллектора (см. соответствующий раздел в главе «Системы впуска и выпуска»).

2. Снятие свечей зажигания.

• а) (Двигатели 2,0 л / 2,4 л) Отсоедините разъёмы проводки от катушек зажигания.
• б) Отсоедините провода высокого напряжения от свечей зажигания и катушек зажигания и снимите направляющие трубки свечей с катушками зажигания в сборе (двигатели 2,0 л / 2,4 л).

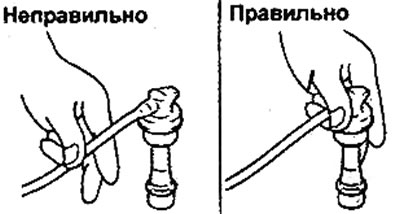

Внимание: при снятии и установке проводов необходимо держаться только за резиновый наконечник провода, а не за сам провод. Неправильное обращение с проводами высокого напряжения может привести к внутренним разрывам проводов.

Примечание: перед снятием проводов отметьте их относительное положение, чтобы не перепутать их при установке.

• в) Чистой ветошью удалите загрязнения около свечей зажигания, которые могут попасть в установочные отверстия свечей.
• г) С помощью головки для снятия свечей выверните свечи зажигания из головки цилиндров.

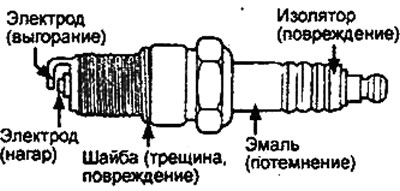

3. Проверьте отсутствие выгорания электродов или повреждения изолятора свечей зажигания. Кроме того, проверьте отсутствие значительного нагара на центральном электроде, повреждения или трещины уплотнительной шайбы, а также состояние эмали изолятора на конце свечи. При необходимости, замените свечи зажигания.

Примечание: состояние двигателя может быть оценено по виду отложений на изоляторе центрального электрода:

• Если отложения темные, то либо воздушно-топливная смесь слишком богатая, либо ограничено количество воздуха на впуске двигателя.
• Если отложения светлые, то либо воздушно-топливная смесь слишком бедная, либо нарушен угол опережения зажигания, либо недостаточен момент затяжки свечей зажигания.

4. (Для обычных свечей зажигания) Если присутствует нагар (электроды черные), то удалите его при помощи стальной щетки или установки для очистки свечей зажигания (пескоструйной). Сжатым воздухом очистите резьбовую часть свечи зажигания от песка.

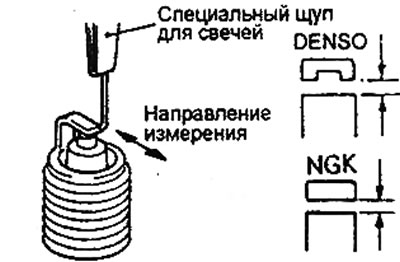

5. С помощью щупа для свечей зажигания проверьте, что величина зазора между электродами свечи зажигания находится в диапазоне номинальных значений.

• Номинальное значение: 1,0-1,1 мм
• Предельно допустимое значение: 1,3 мм

Рекомендуемые свечи зажигания:

• Двигатель 2,0 л:
  • NGK — BPR6ES-11
  • Champion — RN9YC4
• Двигатель 2,4 л:
  • NGK — PGR5C-11
  • Champion — RN10PYP4
• Двигатель 2,7 л:
  • NGK — PFR5N-11
  • Champion — RC10PYPB4
  • NIPPON DENSO — SK20PR-A8

Примечание: маркировка свечи зажигания NGK (или Nippon Denso): первый символ «Р» означает свечу с платиновыми электродами, а «I» или «S» — свечу с иридиевыми электродами.

Для обычных свечей зажигания.

Для свечей зажигания с платиновыми или иридиевыми электродами.

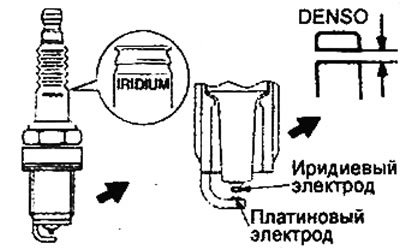

Внимание: (Для свечей зажигания с платиновыми или иридиевыми электродами)

• Замените свечу зажигания, если превышено предельно допустимое значение зазора.
• Не пытайтесь отрегулировать зазор у данных свечей зажигания.
• Очистка данных свечей зажигания может привести к повреждению покрытия электродов. Поэтому для удаления нагара используйте установку для очистки свечей и полностью очистите свечу в течение не более 20 секунд, чтобы не повредить покрытие электрода. Не используйте проволочную щетку.

6. (Для обычных свечей зажигания) В случае несоответствия зазора номинальному значению, отрегулируйте его подгибанием бокового электрода.

7. Установка свечей зажигания.

• а) Очистите установочные отверстия для свечей зажигания.

Внимание: будьте осторожны, чтобы не допустить попадания посторонних частиц внутрь цилиндра двигателя через отверстие для свечи зажигания.

• б) Установите и заверните свечи зажигания, затянув их указанным моментом затяжки.

• Момент затяжки — 20-30 Нм

Внимание: превышение указанного момента затяжки свечи зажигания может привести к повреждению резьбы установочного отверстия свечи в головке блока цилиндров. Слишком слабая затяжка свечи зажигания может привести к ее чрезмерному нагреву и повреждению двигателя.

• в) При необходимости, нанесите силиконовую смазку на изоляторы свечей зажигания.
• г) (Двигатели 2,0 л/2,4 л) Установите направляющие трубки свечей в сборе с катушками зажигания и затяните болты их крепления указанным моментом затяжки.
• Момент затяжки 8-12 Н-м
• д) Надежно подсоедините свечные провода высокого напряжения к свечам и катушкам зажигания.
• е) (Двигатели 2,0 л/2,4 л) Подсоедините разъемы проводки к катушкам зажигания.

8. После установки свечей зажигания выполните следующие операции:

• а) (Двигатель 2,7 л — правая головка цилиндров) Установите ресивер впускного коллектора.
• б) (Двигатели 2,0 л / 2,4 л) Установите центральную крышку головки блока цилиндров и затяните болты ее крепления.
• Момент затяжки — 4-5 Нм
• в) Установите шумозащитный кожух двигателя.
• Момент затяжки — 8-12 Нм

Источник

Замена свечей зажигания Hyundai Sonata

Замена свечей зажигания с сохранением дилерской гарантии! Приезжайте к нам, если подошёл регламент по замене свечей накала, а также при появлении признаков их износа:

• автомобиль движется рывками
• запуск двигателя затруднён
• у величился расход топлива
• снизилась мощность ДВС
• загорелся индикатор Check Engine

Мы оперативно проведём замену свечей зажигания на оригинальные и аналогичные заводские элементы, а по необходимости – комплексное ТО и диагностику ДВС.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ

Свечи зажигания принимают непосредственное участие в работе четырехтактного двигателя Hyundai Sonata, напрямую влияют на четкое и бесперебойное функционирование транспортного средства.

1. такт впуска. На этапе впуска воздушно-топливной смеси в один из цилиндров двигателя, поршень двигается вниз от верхней мертвой точки, при этом впускной клапан открыт. В результате в цилиндре образуется разряжение, которое засасывает новый заряд. В этот момент цилиндр находится под давлением.
2. такт сжатия. На втором такте работы цилиндра происходит движение поршня вверх, при котором заряд сжимается до давления степени сжатия. В конце такта сжатия воздушно-топливная смесь воспламенятся с помощью свечи зажигания. В результате в пространстве цилиндра Hyundai Sonata концентрируется весь заряд смеси, это позволяет увеличить коэффициент полезного действия двигателя.
3. такт рабочего хода. Под высоким давлением горячих газов происходит движение поршня цилиндра в сторону нижней мертвой точки
4. такт выпуска. На данном этапе происходит опустошение цилиндра двигателя от сгоревшей топливной смеси, при этом выпускной канал открыт, а поршень движется в сторону верхней мертвой точки, вытесняя выхлопные газы.

Предназначением свечей зажигания является поджиг топливно-воздушной смеси в камере мотора автомобиля, которое происходит, благодаря генерации напряжения в катушке и подаче искры в двигатель. Возникновение разряда регулируется автомобильным компьютером.

Выход из строя свечи зажигания Hyundai Sonata может спровоцировать неполадки в работе прочих деталей мотора автомобиля: катушек, крышки тамблера, а также каталитического нейтрализатора, поэтому необходимо контролировать двигателя и вовремя производить замену свечи зажигания.

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Свеча зажигания Hyundai Sonata является конструктивно сложной деталью состоящей из заличных элементов, каждый из которых играет важную роль в ее работе. Главными параметрами, влияющими на бесперебойность работы свечи являются калильное число, размер, а также материал центрального электрода:

1. Калильное число обозначает давление, при котором, возникает зажигание свечи, пропорциональное давлению внутри цилиндра:

• от 20 атмосфер – холодные свечи;
• от 17 до 19 атмосфер – средние свечи;
• от 11 до 14 атмосфер – горячие свечи.

У разных моделей автомобилей Hyundai Sonata давление в цилиндрах мотора может отличаться, а соответственно генерация искры должна происходить при разном напряжении, и в нужный момент. Т.е. если установить «горячую свечу» зажигания в двигателе, сконструированном под «холодные свечи», искра будет генерироваться при низком давлении, зажигание будет возникать слишком рано и приведет к сбою в работе двигателя — детонации. Если наоборот, поставить «холодную свечу» в двигатель сконструированный под «горячие свечи» зажигание вообще может не произойти. Как правило, в документации транспортного средства прописывается марка свечи и калильное число, необходимые для бесперебойной работы мотора. Неправильно подобранная свеча плохо осуществляет самоочистку, а также может привести к нарушению в работе мотора.

2. Технические характеристики, при подюоре свечи по данному параметру, необходимо полностью следовать рекомендациям производителя транспортного средства. При несоблюдении данных требований , может произойти поломка двигателя;

3. Количество электродов позволяет продлить срок службы свечи. Один электрод во время работы сильно перегревается в результате чего быстро приходит в негодность. Если свеча оснащена 2-4 электродами, это значительно продлевает ее долговечность.

4. Материал центрального электрода — для улучшения изностойкости, при изготовлении свечи на центальный электрод наносится напыление из различных металлов, в том числе драгоценных: меди, никеля, платины, иридия и т.д.. Использование драгоценных металлов дает возможность обеспечить постоянную мощную искру при агрессивных режимах эксплуатации транспортного средства, тонкий электрод требует меньшего напряжения, тем самым снижая нагрузку на катушку зажигания и оптимизируя сгорание топлива.

• никелевые или медные электроды отличаются низкой ценой, но при этом не могут эксплуатироваться больше 20 000 – 30 000 км. Этот материал имеет низкую стоимость, равнозначную сроку его службы;
• платиновые свечи зажигания отличаются наиболее долгим сроком службы более 60 000 км пробега. Электрод, у таких свечей, тоньше, чем обычно, это способствует снижению напряжения зажигания, высокой производительности и стойкости к эрозии. Свеча зажигания с платиновым напылением отличается износостойкостью и хорошими самоочищающимися свойствами, образование нагара и налета, на данном типе свечи будет значительно меньше, что также хорошо влияет на зажигание воздушно-топливной смеси. В отличие от классических, платиновые свечи недопустимо очищать механически, это может привести к повреждению напыления на центральном электроде.
• иридиевая свеча визуально немного отличается от платиновой, разница наблюдается только в диаметре центрального электрода 0,6 мм. вваренного с помощью лазера. Уменьшение площади контакта способствует снижению объема поглощаемого тепла, что способствует высокой производительности. Срок эксплуатации свечи с иридиевым напылением в два раза больше чем у обычных, они отличаются высоким качеством и износостойкостью, обеспечивая постоянную, мощную искру на максимальных температурах. Свеча прекрасно работает при давлении цилиндра до 25 атм..

При замене свечей зажигания Hyundai Sonata, первоначально нужно руководствоваться характеристиками предъявляемыми заводом изготовителем к параметрам по калильному числу, техническим характеристикам, числу электродов и металлу центрального электрода. Самым оптимальным вариантом станет свеча рекомендованная автопроизводителем, учитывающего потребности двигателя, уровень давления в цилиндре и т.д.

ОСНОВНЫЕ ПРИЗНАКИ ВЫХОДА СВЕЧИ ИЗ СТРОЯ

Существуют специализированое оборудование, которое позволяет проверить искрит свеча или нет при повышении давления, как изменяется ее цвет. Самой качественной считается яркая белая искра не меняющая своего цвета при повышении давления в двигателе. Далее по мере ухудшения голубая, синяя, розовая. Самой плохой считается красная прыгающая искра. Если при оценке работы двигателя Hyundai Sonata вы наблюдаете красную прыгающую или нестабильную искру — необходимо срочно производить замену свечи зажигания. Заподозрить неисправность и высокую степень износа свечи можно и без специализированного оборудования. Первыми «звоночками» свидетельствующими о неисправности являются:

• пропуски зажигания, запуска автомобиля Hyundai Sonata происходит не с первого оборота ключа;
• запах бензина, который говорит о том, что смесь в цилиндре сжигается не полностью;
• уповышенный расход топлива, который показывает, что сжигание топливной смеси происходит не полностью;
• ухудшение динамики транспортного средства, автомобиль плохо реагирует на подачу газа;
• различные отложения, налет и неестественный оттенок свечи.

ДИАГНОСТИКА НЕИСПРАВНОСТИ ДВИГАТЕЛЯ ПО СОСТОЯНИЮ СВЕЧЕЙ ЗАЖИГАНИЯ

Особенной деталью, по состоянию которой можно оценить, как функционирует в целом вся система мотора считается свеча зажигания. Практически любые неисправности двигателя можно диагностировать с ее помощью. Кроме того, состояние свечи говорит о температуре под капотом, качестве используемого топлива и о составе топливной смеси. Оценка производится по внешнему виду, цвету, износу и характеру отложени.
