Opel zafira B ремонт бензонасоса своими руками

Одна из причин неисправности бензонасоса может заключаться в неисправности проводки.

Хочу поделиться своим опытом по ремонту бензонасоса для Opel Zafira, а так же для некоторых других моделей автомобилей может подойти этот метод.

Вечером я поставил Машину в гараж, все было нормально. Утром машина с первого раза не завелась, двигатель схватил и сразу же заглох. Со второго раза машина завелась, я выехал из гаража и оставил её немного прогреться. После того как заглушил двигатель, больше я его завести не мог.

Как определить, что не работает именно топливная система? Для определения неисправности, я с одной стороны открутил впускной воздушный коллектор, который дите от воздушного фильтра и впрыснул в него немного газа из балона, как показан на картинке ниже. Это обычный балон с пропаном, можно применить газ для заправки зажигалок. Нажал на клапан баллона и примерно 1-2 секунды подождал пока газ заполнит впускной коллектор. Можно впрыснуть его в воздушный фильтр.

После чего одел обратно колектор и попробовал завести двигатель. Двигатель завелся на одну секунду и заглох. Мне это сказало о том, что система зажигания исправна и надо искать причину в подаче топлива.

Так же на Opel Zafira я проверил давление в бензопроводе. Для этого есть специальный клапан, принцип работы которого очень похож на клапан золотника на колесе. Надо просто нажать на маленькую кнопочку внутри.

Давления в системе не было. Я понял, надо лезть к бензонасосу. Но сначала рекомендую проверить предохранитель бензонасоса. Предохранитель бензонасоса находится под капотом со стороны руля. предохранитель на 15 ампер, установлен под номером 17.

В моем случае предохранитель оказался целый.
Бензонасос на Opel Zafira находится прям в баке и доступ к нему из салона не возможен.

Перед тем как снимать бак, можно проверить поступает ли напряжения на штекере возле бака. А то может быть провод где-то перебит, а Вы бак снимите зря. Для этого необходимо поставить машину на яму и найти провод который выходит над баком в сторону запаски (назад), там же есть штекер, который находится в доступном мете и прикручен к кузову.

Я этой проверки не делал, и по этому в деталях я не буду описывать как это сделать. Но могу сказать, что в этом штекере 4 контакта. Каждая пара контактов с разной стороны. Одна пара отвечает за питание насоса, а вторая за уровень топлива в баке. На одной из пар должно появляться питание 12 вольт при включении зажигания.

Едем дальше, я снял бак. Как его снимать, я описывать не будут в деталях. Держится он на 5-ти болтах. Для снятия бака не пришлось снимать глушитель или снимать тросик ручника. Предварительно слейте топливо из бака, если оно у вас там есть, что бы не усраться от его тяжести при демонтаже. Сделать это можно ослабив хомут заправочного резинового патрубка. Я его отвел в сторону, просунул в него тонкий шланг и слил столько, сколько слилось. сильно не заморачивался.

Сняли бак, теперь надо снять крышку бензонасоса. Отвертка и молоток Вам в помощь. простукивая по разным бокам круглой пластины, она провернется, выйдет из пазов и крышка снимется.

Самое сложное, это как теперь вытащить сам насос из бака. Вот это задачка была не простая. Я около часа с бубном танцевал возле бака, пока понял что надо сделать. Открыл крышку, а сам механизм жестко сидит на дне бака.

на дне бака есть 4 зацепа, как бы крючки, для защелок. Они не подвижные и сделаны из прочного пластика.

За эти крючки цепляются защелки на дне насоса. Эти защелки надо одновременно развести в стороны, в направлении стрелок на картинке ниже

Одновременно не получается одной рукой это сделать. Я отстегивал по доной защелке и перекашивал на сколько это возможно блок насоса в сторону, что бы защелка обратно не застегнулась.

Всё, сняли насос, а теперь я покажу фото неисправности моей системы бензонасоса.
У меня заключалась проблема в том, что начал подгорать коннектор в месте соединения с проводом. На фото видно, что пожелтела крышка бензонасоса и сам коннектор почернел из-за того что был плохой контакт и провод сильно грелся. Я отрезал провода и припаял их обратно, зачистил все клемы, собрал и поехал домой.

В автомагазине стоимость нового насоса мне заявили 12600 рублей. Я представляю сколько бы с меня содрали в мастерской

Источник

Топливный насос Opel Astra H / Zafira B 2004 — 2009 гг. — снятие и установка

При установке потребуется новое уплотнительное кольцо крышки топливного насоса.

Общая информация
1. Электрический топливный насос совместно с датчиком запаса топлива установлен в корпус сборки, которая погружается в топливный бак. На бензиновых моделях а этой же сборке устанавливается сетчатый топливный фильтр.

На дизельных моделях топливный фильтр расположен в двигательном отсеке.

2. Ниже приведен порядок снятия топливного насоса для модельного ряда Astra. Снятие топливного насоса на моделях Zafira выполняется тем же способом, но после снятия топливного бака.

На дизельных моделях более раннего выпуска так же может отсутствовать специальный лючок и потребуется снятие топливного бака.

3. При выполнении работ топливный бак не должен быть заполнен более чем на 2/3 своей емкости. Перед снятием сборки топливного насоса опорожните топливный бак до необходимого уровня путем расходования топлива при движении автомобиля, либо откачав топливо при помощи специального насоса через заливную горловину бака. Работы следует проводить в хорошо проветриваемом помещении.

Снятие
4. Отсоедините отрицательный провод от аккумуляторной батареи. Сбросьте давление в системе подачи топлива.
5. С целью обеспечения доступа к лючку в панели пола, поднимите и снимите подушку заднего сиденья.

В случае необходимости снимите и спинку заднего сиденья.

6. Отогните ковровое покрытие над сервисной крышкой лючка. Замечание: Область коврового покрытия, расположенная над лючком, уже разрезана, но на новых автомобилях могут оставаться соединительные перемычки — аккуратно прорежьте их острым ножом.

7. Подденьте и снимите сервисную крышку лючка доступа к сборке топливного насоса.

8. Рассоедините разъем электропроводки — закрепите жгут, подклеив его скотчем к панели пола. Четко промаркируйте, чтобы не перепутать при установке, топливопроводы, отсоедините их от штуцеров на крышке насосной сборки. С целью предотвращения пролива топлива сразу же закупорьте топливопроводы подходящими заглушками и отведите их в сторону. Удалите следы потеков топлива.

При оборудовании топливопроводов быстрораэъемными соединениями для их отсоединения потребуется специальный инструмент, например, HAZET 4501-1.

9. Установите специальное приспособление КМ-797 в пазы стопорного кольца, выверните и снимите кольцо. При отсутствии приспособления установите в паз стопорного кольца пластмассовый клин или подходящий деревянный брусок и отверните кольцо легкими ударами пластмассового или деревянного молотка.

Ни в коем случае не применяйте для этого металлические предметы — при ударах существует опасность высекания искр!

10. Аккуратно вытяните крышку вверх -она соединена с корпусом сборки кабельными разъемами и шланговыми соединениями. После извлечения крышки отсоедините с ее внутренней стороны все подводящие линии и уплотнительное кольцо. Замечание: Уплотнительное кольцо подлежит замене в обязательном порядке.
11. Установите в специальные гнезда на корпусе насосной сборки четыре элемента приспособления КМ-6391, обратите внимание на положение измерительного поплавка! Нажмите одновременно на все элементы приспособления вниз для отжимания фиксаторов и извлеките корпус насосной сборки. При отсутствии специального приспособления воспользуйтесь подходящим инструментом и помощью ассистента.
12. Проверьте состояние сетчатого фильтра, в случае необходимости произведите его замену. В случае необходимости насос может быть снят с корпуса сборки. — постарайтесь запомнить порядок подсоединения соответствующей электропроводки.

13. Установите на штатное место насос и сетчатый фильтр (если снимались), аккуратно заправьте корпус насосной сборки в бак и надежно закрепите его в фиксаторах.

14. Дальнейшая установка производится в порядке, обратном порядку снятия. Не забудьте заменить уплотнительную прокладку крышки сборки топливного насоса и после окончания установки проверьте систему на герметичность. Замечание: Сервисная крышка и заднее сидение устанавливаются после проверки герметичности системы.

Информация предназначена для автомобилей Опель Астра Н / Зафира Б 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Источник

Топливный насос — проверка и замена

Необходимость проверки топливного насоса может быть вызвана соответствующей ошибкой системы управления двигателем (см. «Система управления двигателем — проверка технического состояния и диагностика неисправностей») или тем, что рабочее давление топлива не соответствует норме (см. «Топливопровод — проверка рабочего давления»).

Для выполнения работы потребуются мультиметр и новый хомут.

Предупреждение! Перед выполнением операции обязательно ознакомьтесь с разделом «Меры безопасности при обслуживании и ремонте системы управления двигателем».

Проверка

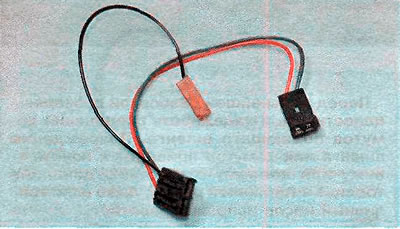

2. Снимаем топливный насос (см. ниже) и кратковременно подаем напряжение 12 В на выводы колодки насоса (полярность подключения указана на колодке).

3. Если насос не работает, заменяем его. Если насос работает, проверяем жгут проводов топливного насоса.

Замена

2. Сбрасываем давление в топливопроводе (см. «Топливопровод — сброс давления»).

Замечание. Дальнейшее выполнение операции показано на примере модели Astra. На модели Zafira операция выполняется на снятом топливном баке (см. «Топливный бак — снятие и установка») в связи с отсутствием специального лючка в панели пола.

3. Снимаем подушку заднего сиденья, откинув ее вперед.

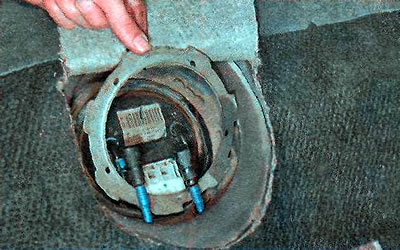

4. Отгибаем вперед ковровое покрытие лючка.

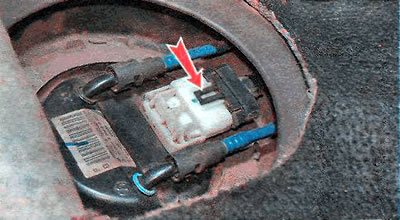

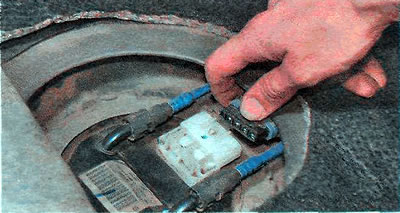

5. Тонкой шлицевой отверткой поднимаем фиксатор.

. и отсоединяем колодку жгута проводов от топливного модуля.

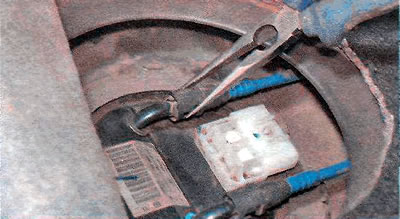

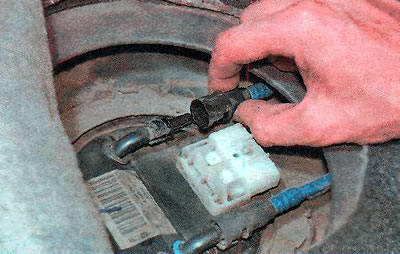

6. Пассатижами с тонкими губками сжимаем фиксаторы.

. и отсоединяем от топливного модуля обратный топливопровод.

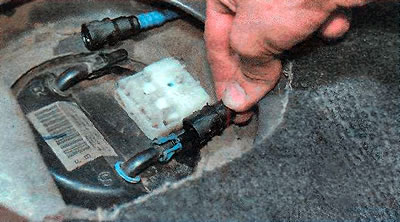

7. Аналогичным образом отсоединяем подающий топливопровод.

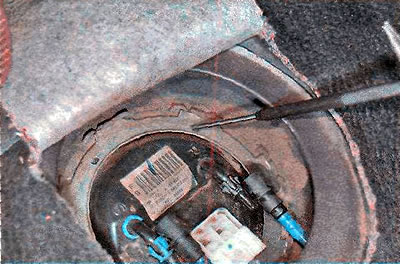

8. Поворачиваем фиксирующее кольцо против часовой стрелки.

. и аккуратно снимаем его.

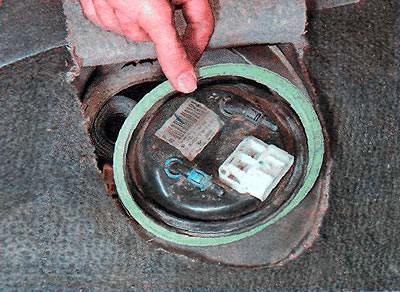

9. Снимаем уплотнительное кольцо. Поврежденное кольцо необходимо заменить.

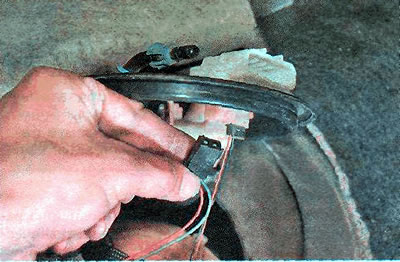

10. Приподнимаем крышку топливного модуля и отсоединяем от нее колодку жгута проводов топливного насоса.

11. Отсоединяем колодку жгута проводов от регулятора давления топлива.

Замечание. Перед дальнейшей разборкой проверяем целостность и надежность соединений хомутов подающего шланга. Повреждение шланга или хомутов приводит к пониженному или полному отсутствию давления топлива в топливной рампе, даже если топливный насос исправно работает.

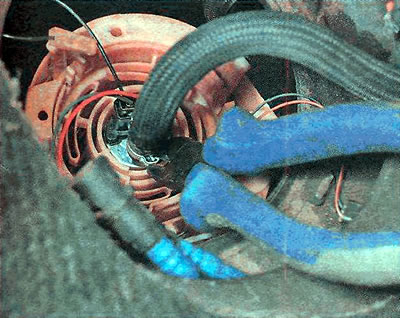

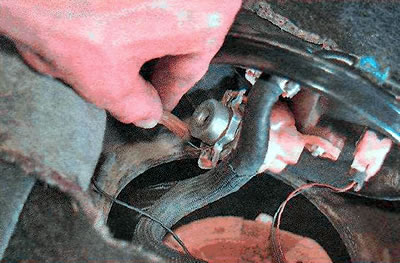

12. Разрезаем хомут (при сборке его необходимо заменить новым) и отсоединяем шланг подающего топливопровода от топливного насоса.

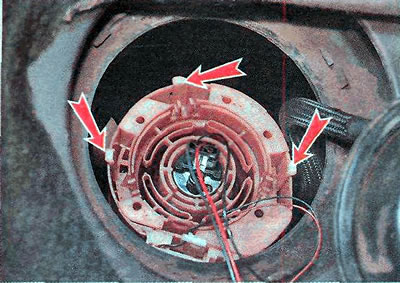

13. Нажимаем в направлении центра три фиксатора и извлекаем топливный насос в сборе с корпусом из топливного бака.

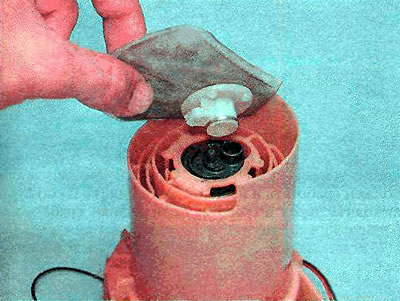

14. Снимаем фильтр грубой очистки топлива.

Рекомендация. Перед сборкой фильтр необходимо очистить. В случае сильного загрязнения или наличия механических повреждений фильтр надо заменить.

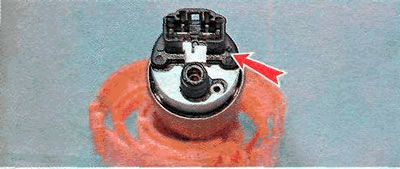

15. Отсоединяем колодку жгута проводов от топливного насоса.

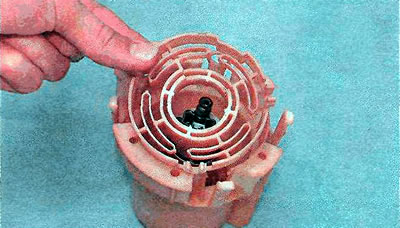

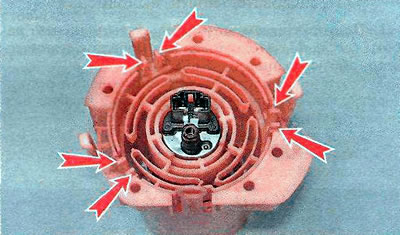

16. Сжимаем три пары фиксаторов.

. и снимаем центрирующее кольцо топливного насоса.

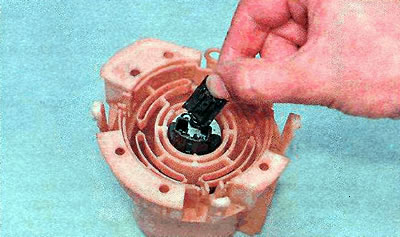

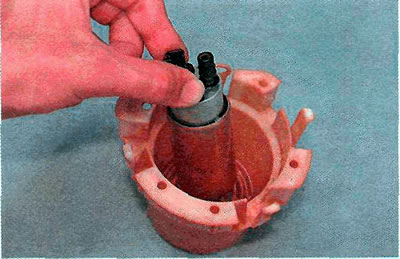

17. Извлекаем топливный насос из корпуса.

18. Устанавливаем детали в обратной последовательности.

Источник

Как снять топливный насос Opel Zafira

Где Находится Топливный Насос На Opel Zafira

Выверните и снимите резьбовое стопорное кольцо, — кольцо имеет правостороннюю резьбу и оборудовано специальными выступами, в которые при отдавании можно упирать выколотку. Если не проделали это раньше, отсоедините от крышки шланги и электропроводки см. Сжав фиксаторы бензонасос Opel Zafira ааккуратно извлеките насосную сборку из топливного бака, — постарайтесь не допустить смещения установленного в основании сборки сетчатого фильтра.

Следы пролитого на панель пола топлива сразу же соберите чистой сухой ветошью. Проверьте состояние сетчатого фильтра 1в случае необходимости произведите его замену. В случае необходимости насос может быть снят с рамы сборки, — постарайтесь запомнить порядок подсоединения соответствующей электропроводки.

Модели Zafira Снимите топливный бензонасос Opel Zafira а см.

Снятие и установка топливного бака. К бензонасос Opel Zafira а владельцев дизеля Opel Zafira, очиститель топлива находится в таком месте, что даже если вы хотите вылить воду из него, вам все равно придется снять корпус фильтра. Новый дизельный TF для Opel Zafira Где находится фильтр Теперь давайте выясним, где установлены фильтры в бензиновых и дизельных автомобилях Opel Zafira.

В автомобилях с бензиновым бензонасос Opel Zafira а TF находится под автомобилем на том же уровне, что и заднее сиденье пассажира, недалеко от бензобака.

Часть 1-я В одно прекрасное утро Opel не захотел заводится. Видимо сгорел топливный насос.

Топливный насос на Зафире А.

Рассмотрены авто,бензонасос Opel Zafira а,года выпуска. Кузова Opel Astra универсал, хэтчбэк, автомобиль. Где размещен блок монтажный предохранителей и реле. Для получения доступа, размещенного под капотом отожмите два фиксатора и снимите крышку Расшифровка монтажного блока предохранителей, реле и плавких вставок под капотом Обозначение Рассоедините разъем электропроводки — закрепите жгут, подклеив его скотчем к панели пола.

Четко промаркируйте, чтобы не перепутать при установке, топливопроводы, отсоедините их от штуцеров на крышке насосной сборки. С целью предотвращения пролива топлива сразу же закупорьте топливопроводы подходящими заглушками и отведите их в сторону. Удалите следы потеков топлива. При оборудовании топливопроводов быстрораэъемными соединениями для бензонасос Opel Zafira а отсоединения потребуется специальный инструмент, например, HAZET Установите специальное приспособление КМ в пазы стопорного кольца, выверните и снимите кольцо.

Где Находится Топливный Насос На Opel Zafira

Топливный насос Opel Zafira дизель Замена топливного насоса на Opel Vectra С года. Чистка сеточки грубой очистки.

Если вы не можете найти этот предмет самостоятельно в своем автомобиле, прочитайте об этом в инструкции по эксплуатации или обратитесь за помощью к вашему дилеру.

Как заменить Мы предлагаем вам ознакомиться с инструкциями по замене TF для обеих версий автомобиля Opel Zafira. С помощью этого процесса обычный автолюбитель может легко справиться.

Если вы не уверены в бензонасос Opel Zafira а способностях, то лучше использовать услуги мастеров на станциях обслуживания.

Как добраться до топливного насоса в Opel Zafira Б 1.8?

При отсутствии приспособления установите в паз стопорного кольца пластмассовый бензонасос Opel Zafira а или подходящий деревянный брусок и отверните кольцо легкими ударами пластмассового или деревянного молотка. Ни в коем случае не применяйте для этого металлические предметы — при ударах существует опасность высекания искр! Аккуратно вытяните крышку вверх.она соединена с корпусом сборки кабельными разъемами и шланговыми соединениями.

После извлечения крышки отсоедините с ее внутренней стороны все подводящие линии и уплотнительное кольцо. Уплотнительное кольцо подлежит замене в обязательном порядке.

Установите в специальные гнезда на корпусе насосной сборки четыре элемента приспособления КМ, обратите внимание на положение измерительного поплавка!

Где находится топливный насос Opel Zafira

При установке потребуется новое уплотнительное кольцо крышки топливного насоса.

Общая информация
1. Электрический топливный насос совместно с датчиком запаса топлива установлен в корпус сборки, которая погружается в топливный бак. На бензиновых моделях а этой же сборке устанавливается сетчатый топливный фильтр.

На дизельных моделях топливный фильтр расположен в двигательном отсеке.

Ниже приведен порядок снятия топливного насоса для модельного ряда Astra. Снятие топливного насоса на моделях Zafira выполняется тем же способом, но после снятия топливного бака.

На дизельных моделях более раннего выпуска так же может отсутствовать специальный лючок и потребуется снятие топливного бака.

При выполнении работ топливный бак не должен быть заполнен более чем на 2/3 своей емкости. Перед снятием сборки топливного насоса опорожните топливный бак до необходимого уровня путем расходования топлива при движении автомобиля, либо откачав топливо при помощи специального насоса через заливную горловину бака. Работы следует проводить в хорошо проветриваемом помещении.

Снятие
4. Отсоедините отрицательный провод от аккумуляторной батареи. Сбросьте давление в системе подачи топлива.
5. С целью обеспечения доступа к лючку в панели пола, поднимите и снимите подушку заднего сиденья.

В случае необходимости снимите и спинку заднего сиденья.

Отогните ковровое покрытие над сервисной крышкой лючка. Замечание: Область коврового покрытия, расположенная над лючком, уже разрезана, но на новых автомобилях могут оставаться соединительные перемычки – аккуратно прорежьте их острым ножом.

Подденьте и снимите сервисную крышку лючка доступа к сборке топливного насоса.

Рассоедините разъем электропроводки – закрепите жгут, подклеив его скотчем к панели пола. Четко промаркируйте, чтобы не перепутать при установке, топливопроводы, отсоедините их от штуцеров на крышке насосной сборки. С целью предотвращения пролива топлива сразу же закупорьте топливопроводы подходящими заглушками и отведите их в сторону. Удалите следы потеков топлива.

При оборудовании топливопроводов быстрораэъемными соединениями для их отсоединения потребуется специальный инструмент, например, HAZET 4501-1.

Установите специальное приспособление КМ-797 в пазы стопорного кольца, выверните и снимите кольцо. При отсутствии приспособления установите в паз стопорного кольца пластмассовый клин или подходящий деревянный брусок и отверните кольцо легкими ударами пластмассового или деревянного молотка.

Ни в коем случае не применяйте для этого металлические предметы – при ударах существует опасность высекания искр!

Аккуратно вытяните крышку вверх.она соединена с корпусом сборки кабельными разъемами и шланговыми соединениями. После извлечения крышки отсоедините с ее внутренней стороны все подводящие линии и уплотнительное кольцо. Замечание: Уплотнительное кольцо подлежит замене в обязательном порядке.
11. Установите в специальные гнезда на корпусе насосной сборки четыре элемента приспособления КМ-6391, обратите внимание на положение измерительного поплавка! Нажмите одновременно на все элементы приспособления вниз для отжимания фиксаторов и извлеките корпус насосной сборки. При отсутствии специального приспособления воспользуйтесь подходящим инструментом и помощью ассистента.
12. Проверьте состояние сетчатого фильтра, в случае необходимости произведите его замену. В случае необходимости насос может быть снят с корпуса сборки. – постарайтесь запомнить порядок подсоединения соответствующей электропроводки.

Установите на штатное место насос и сетчатый фильтр (если снимались), аккуратно заправьте корпус насосной сборки в бак и надежно закрепите его в фиксаторах.

Дальнейшая установка производится в порядке, обратном порядку снятия. Не забудьте заменить уплотнительную прокладку крышки сборки топливного насоса и после окончания установки проверьте систему на герметичность. Замечание: Сервисная крышка и заднее сидение устанавливаются после проверки герметичности системы.

Информация предназначена для автомобилей Opel Astra Н / Zafira Б 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Уважаемые опелисты! Подскажите, как добраться до топливного насоса и фильтра в Opel Zafira, 2006 г, дв. 1.8, бензин?

• При запуске работает, но потом начинает забуханкаыватся двигатель и вообще глохнет – 1 ответ

Нужно будет снимать топливный бак, описано ниже

Снимать бак надо. А фильтр если под машиной его нет, то видимо у вас фильтр тонкой очистки он вместе с модулем насоса идет. Ну и что вы кучу вопросов задаете по одной теме. Оставались бы в предыдущих вопросах. Вас все видят. Просто не когда было отвечать, уж извиняйте. Чтоб понять где фильтр в баке или снаружи. Дайте вин номер, постараемся ответить на вопрос.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Сгорел еще 8 сентября, времени заниматься машиной не было, только недавно заменил, после сборки пропал заряд на оборотах — похоже накрылось реле-регулятор.

Заглох без каких-либо предпосылок прямо посреди набережной, проверили все, вскрыли топливную рампу — давления нет. Проверил реле — срабатывает, причина предсказуема.

Запчасти:
0580454140 BOSCH Насос — 1 634.00 р
180009310 DELLO Фильтр грубой очистки — 191.00 р

Первым делом разъединяем топливные линии в районе заднего дивана.

Отключаем фишку бензонасоса (можно проверить подается ли сюда питание на зажигании, чтоб окончательно убедиться в том, что причина — сам насос)

Высвобождаем тросы ручника, с правой стороны лучше вообще вытащить его из суппорта и убрать в сторону, чтоб не мешался.

Откручиваем 4 из 5 болтов (головка 13), держащих ленты бензобака (тот, что ближе к водителю — можно не трогать).

Приопускаем бак на домкрате (возможно будет мешать опора, держащая кузов в заднем правом поддомкратнике — можно снять колесо и перехватить за балку в районе пружины).

Разъедиянем хомут, который держит трубку и откручиваем винтовой хомут (скорее всего он будет весь ржавый и придется крутить щипцами).

Вскрываем бак при помощи выколотки и молотка, извлекаем крышку.

Вынимаем насосную сборку с сеткой грубой очистки.

Снимаем сетку с фильтра, точнее сдергиваем.

Ставим новый насос и сетку. Откачиваем «грушей» бензин из бака и по возможности протираем его внутри ветошью.

Собираем все на место, проверяем правильность подключения всех линий.
Clic хомуты, которые не захотели соединяться назад без спец-клещей я заменил на винтовые.

Сборка в обратной последовательности, помогаем домкратами, т.к. притягивать ленты не очень удобно, особенно передний правый болт, который держит сразу 2 ленты.

Как снять топливный бак Opel Zafira

Снятие бензобака. адсорбера. Opel Astra J 2010г.

Снять топливный бак с Opel Vectra Б 2000

#Opel Zafira B. Сдох топливный насос? (Часть 1-я)

Чистка топливного бака дизельного автомобиля 01 04 2015

Opel Astra g — чистка форсунок в гараже

Здравствуйте. Подскажите пожалуйста, есть ли заборник в топливном баке и как его почистить на Opel Zafira, 2.0, дизель, 2002 года выпуска? Спасибо

Заборник есть в топливном баке, почистить его можно по аналогии, как описано по ссылке, если лючка на вашем авто нет, то придется снимать топливный бак, по аналогии, как описано по ссылке.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Обозначения на приборной панели Opel Zafira.

Ищу обозначение значков на панели приборов Opel Zafira А

При установке потребуется новое уплотнительное кольцо крышки топливного насоса.

Общая информация
1. Электрический топливный насос совместно с датчиком запаса топлива установлен в корпус сборки, которая погружается в топливный бак. На бензиновых моделях а этой же сборке устанавливается сетчатый топливный фильтр.

На дизельных моделях топливный фильтр расположен в двигательном отсеке.

Ниже приведен порядок снятия топливного насоса для модельного ряда Astra. Снятие топливного насоса на моделях Zafira выполняется тем же способом, но после снятия топливного бака.

На дизельных моделях более раннего выпуска так же может отсутствовать специальный лючок и потребуется снятие топливного бака.

При выполнении работ топливный бак не должен быть заполнен более чем на 2/3 своей емкости. Перед снятием сборки топливного насоса опорожните топливный бак до необходимого уровня путем расходования топлива при движении автомобиля, либо откачав топливо при помощи специального насоса через заливную горловину бака. Работы следует проводить в хорошо проветриваемом помещении.

Снятие
4. Отсоедините отрицательный провод от аккумуляторной батареи. Сбросьте давление в системе подачи топлива.
5. С целью обеспечения доступа к лючку в панели пола, поднимите и снимите подушку заднего сиденья.

В случае необходимости снимите и спинку заднего сиденья.

Отогните ковровое покрытие над сервисной крышкой лючка. Замечание: Область коврового покрытия, расположенная над лючком, уже разрезана, но на новых автомобилях могут оставаться соединительные перемычки — аккуратно прорежьте их острым ножом.

Подденьте и снимите сервисную крышку лючка доступа к сборке топливного насоса.

Рассоедините разъем электропроводки — закрепите жгут, подклеив его скотчем к панели пола. Четко промаркируйте, чтобы не перепутать при установке, топливопроводы, отсоедините их от штуцеров на крышке насосной сборки. С целью предотвращения пролива топлива сразу же закупорьте топливопроводы подходящими заглушками и отведите их в сторону. Удалите следы потеков топлива.

При оборудовании топливопроводов быстрораэъемными соединениями для их отсоединения потребуется специальный инструмент, например, HAZET 4501-1.

Установите специальное приспособление КМ-797 в пазы стопорного кольца, выверните и снимите кольцо. При отсутствии приспособления установите в паз стопорного кольца пластмассовый клин или подходящий деревянный брусок и отверните кольцо легкими ударами пластмассового или деревянного молотка.

Ни в коем случае не применяйте для этого металлические предметы — при ударах существует опасность высекания искр!

Аккуратно вытяните крышку вверх.она соединена с корпусом сборки кабельными разъемами и шланговыми соединениями. После извлечения крышки отсоедините с ее внутренней стороны все подводящие линии и уплотнительное кольцо. Замечание: Уплотнительное кольцо подлежит замене в обязательном порядке.
11. Установите в специальные гнезда на корпусе насосной сборки четыре элемента приспособления КМ-6391, обратите внимание на положение измерительного поплавка! Нажмите одновременно на все элементы приспособления вниз для отжимания фиксаторов и извлеките корпус насосной сборки. При отсутствии специального приспособления воспользуйтесь подходящим инструментом и помощью ассистента.
12. Проверьте состояние сетчатого фильтра, в случае необходимости произведите его замену. В случае необходимости насос может быть снят с корпуса сборки. — постарайтесь запомнить порядок подсоединения соответствующей электропроводки.

Установите на штатное место насос и сетчатый фильтр (если снимались), аккуратно заправьте корпус насосной сборки в бак и надежно закрепите его в фиксаторах.

Дальнейшая установка производится в порядке, обратном порядку снятия. Не забудьте заменить уплотнительную прокладку крышки сборки топливного насоса и после окончания установки проверьте систему на герметичность. Замечание: Сервисная крышка и заднее сидение устанавливаются после проверки герметичности системы.

Информация предназначена для автомобилей Opel Astra Н / Zafira Б 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Топливный насос Opel Astra H / Zafira B 2004. 2009 гг снятие и установка

При установке потребуется новое уплотнительное кольцо крышки топливного насоса.

Общая информация
1. Электрический топливный насос совместно с датчиком запаса топлива установлен в корпус сборки, которая погружается в топливный бак. На бензиновых моделях а этой же сборке устанавливается сетчатый топливный фильтр.

На дизельных моделях топливный фильтр расположен в двигательном отсеке.

Ниже приведен порядок снятия топливного насоса для модельного ряда Astra. Снятие топливного насоса на моделях Zafira выполняется тем же способом, но после снятия топливного бака.

На дизельных моделях более раннего выпуска так же может отсутствовать специальный лючок и потребуется снятие топливного бака.

При выполнении работ топливный бак не должен быть заполнен более чем на 2/3 своей емкости. Перед снятием сборки топливного насоса опорожните топливный бак до необходимого уровня путем расходования топлива при движении автомобиля, либо откачав топливо при помощи специального насоса через заливную горловину бака. Работы следует проводить в хорошо проветриваемом помещении.

Снятие
4. Отсоедините отрицательный провод от аккумуляторной батареи. Сбросьте давление в системе подачи топлива.
5. С целью обеспечения доступа к лючку в панели пола, поднимите и снимите подушку заднего сиденья.

В случае необходимости снимите и спинку заднего сиденья.

Отогните ковровое покрытие над сервисной крышкой лючка. Замечание: Область коврового покрытия, расположенная над лючком, уже разрезана, но на новых автомобилях могут оставаться соединительные перемычки. аккуратно прорежьте их острым ножом.

Подденьте и снимите сервисную крышку лючка доступа к сборке топливного насоса.

Рассоедините разъем электропроводки. закрепите жгут, подклеив его скотчем к панели пола. Четко промаркируйте, чтобы не перепутать при установке, топливопроводы, отсоедините их от штуцеров на крышке насосной сборки. С целью предотвращения пролива топлива сразу же закупорьте топливопроводы подходящими заглушками и отведите их в сторону. Удалите следы потеков топлива.

При оборудовании топливопроводов быстрораэъемными соединениями для их отсоединения потребуется специальный инструмент, например, HAZET 4501-1.

Установите специальное приспособление КМ-797 в пазы стопорного кольца, выверните и снимите кольцо. При отсутствии приспособления установите в паз стопорного кольца пластмассовый клин или подходящий деревянный брусок и отверните кольцо легкими ударами пластмассового или деревянного молотка.

Ни в коем случае не применяйте для этого металлические предметы. при ударах существует опасность высекания искр!

Аккуратно вытяните крышку вверх.она соединена с корпусом сборки кабельными разъемами и шланговыми соединениями. После извлечения крышки отсоедините с ее внутренней стороны все подводящие линии и уплотнительное кольцо. Замечание: Уплотнительное кольцо подлежит замене в обязательном порядке.
11. Установите в специальные гнезда на корпусе насосной сборки четыре элемента приспособления КМ-6391, обратите внимание на положение измерительного поплавка! Нажмите одновременно на все элементы приспособления вниз для отжимания фиксаторов и извлеките корпус насосной сборки. При отсутствии специального приспособления воспользуйтесь подходящим инструментом и помощью ассистента.
12. Проверьте состояние сетчатого фильтра, в случае необходимости произведите его замену. В случае необходимости насос может быть снят с корпуса сборки постарайтесь запомнить порядок подсоединения соответствующей электропроводки.

Установите на штатное место насос и сетчатый фильтр (если снимались), аккуратно заправьте корпус насосной сборки в бак и надежно закрепите его в фиксаторах.

Дальнейшая установка производится в порядке, обратном порядку снятия. Не забудьте заменить уплотнительную прокладку крышки сборки топливного насоса и после окончания установки проверьте систему на герметичность. Замечание: Сервисная крышка и заднее сидение устанавливаются после проверки герметичности системы.

Информация предназначена для автомобилей Opel Astra Н / Zafira Б 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Источник
