Где находится бензонасос на митсубиси паджеро пинин
Сообщение Catcher » 22 авг 2007, 17:48
Вливаясь в дружный коллектив, решил отметиться небольшим фотоотчетом. Тема замены бензонасоса уже неоднократно обсуждалась и, тем не менее, думаю данная информация будет полезна пользователям форума.
Автомобилем владею чуть больше месяца. Очень сильно напрягал затруднительный запуск двигателя, а в жаркую погоду начались реальные перебои в подаче топлива, т.е. тапку давим обороты падают, остываем 5-10 минут едем дальше.
Пациент: ММС Pajero, 1995, 6G72 12V, АКПП, 5-дверей.
Показания: очень трудный запуск горячего двигателя (с 6-7 раза по 2-3 секунды работы стартера), трудный запуск холодного двигателя (с 2-3 раза по 2-3 секунды работы стартера), в жаркую погоду перебои в подаче топлива (падение оборотов при нажатии на педаль акселератора, двигатель глохнет). При замене топливного фильтра обнаружилось, что при отсоединенной от фильтра подающей магистрали, бензин из бака стекает самотеком. Это еще больше утвердило меня в мысли о том, что с обратным клапаном бензонасоса не все в порядке.
Запчасти:

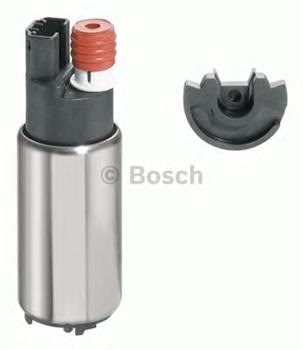

По советам форумчан, был куплен бензонасос BOSCH № 0580453453, покупал в Дунфане за 1720 руб., вроде как НЕ российского производства. Можно было и дешевле найти, да время дорого и Дунфан находится под боком.
Сетчатый входной фильтр покупать не стал т.к. знал, что мой в приличном состоянии (смотрел до этого за 2-3 недели). А вообще лучше купить, т.к. стоит он недорого (около 300 руб. по ценам Экзиста).
Инструменты: отвертка, ключ на 12, 17, головка на 8, еще мелкие головки для хомутов, могучий русский язык, определенная степень удачи…
1. ОТСОЕДИНЯЕМ КЛЕММУ АКБ .
2. Откручиваем декоративную пластиковую накладку на полу багажника, окручиваем головкой на 17 (красные стрелки) крепления ремней безопасности 3-его ряда сидений (если есть).
3. Скатываем коврик и получаем доступ к люку.
4. Головкой на «12» откручиваем шесть болтов лючка открываем и видим бензонасос в баке.
5. Снимаем клемму с разъема питания. Откручиваем хомуты и снимаем подающую и возвратную магистрали и глушим их подходящими по диаметру затычками
, я глушил шестигранниками на 10. Откручиваем головкой на «8» шесть гаек крепления бензонасоса.
6. Достаем бензонасос в сборе из бака. Отверстие в баке я затыкал большим куском тряпки свернутым виде кляпа.
7. Отворачиваем винт крепления моторчика бензонасоса, отжимаем хомут на выходном патрубке, и вынимаем моторчик.
8. Снимаем стопорное кольцо и отсоединяем сетчатый фильтр-заборник от моторчика.
9. Виновник торжества у нас в руках.
Как я говорил выше обратный клапан в моем бензонасосе не работал. Воздух свободно проходил насквозь через бензонасос в прямом и в обратном направлении. В новом бензонасосе такого не наблюдалось.
Сборка производится в обратной последовательности.
Итого: запуск двигателя «с полоборота» при любой температуре, провалы в жаркую погоду не проявляются, субъективно улучшилась тяга.
Если что не так — поправьте.
PS Про откручивание гаек крепления бензонасоса и снятие трубок подающей и возвратной магистрали – это отдельный разговор.
Судя по прочитанному на форуме в моем бензонасосе уже кто-то до меня заменил трубки на медные поэтому проблем со снятием магистралей и коррозией трубок нет.
PSS На очереди ремонт моторчика регулятора ХХ (обрыв в двух обмотках из четырех) и при удачном исходе очередной отчет.
PSSS Сетку заборника менять обязательно .
Сравните состояние. На деле оказалась что старая сетка продувалась в разы хуже, т.е. была практически полностью забита.
Топливный фильтр и погружной топливный насос
С приходом жары в Уфу, заметил что машина начала как то тупить при разгоне, появилось подтормаживание. Подозрения пали на погружной топливный насос и топливный фильтр, т.к. не смотря на советы одноклубников все же задушить жабу и ставить на Pinin исключительно оригинальный фильтр (тема обсуждения — pinin.ru/plugins/forum/forum_viewtopic.php?11888.0) все же взял не оригинал — JS Asakashi FS-6505U. На этом фильтре проехал порядка 35 000 км. В связи с наступлением рыболовно — шашлычно — природного периода и предстоящих выездов подальше от цивилизации, все же задушил жабу и приобрел оригинальный фильтр МВ906933 (5360р.). С выбором топливного насоса оказалось не все так просто. Стоимость оригинального насоса MR497143 начиналась от 12 000р, соответственно выбор стоял между неоригинальными :
1.AIRTEX E8548 — 3200р. Pressure Rating: 70-90 PSI»
2.MEAT$DORIA 76385 — 1800р. Рабочее давление [бар] — 3,5, Производительность [л/ч] — 90
3.ERA 770044 — 716р. Рабочее давление [бар] — 3,5
4.Пекар 2112-1139010 — 745р. Производительность [л/ч] — 80
5.BOSCH 0986580943 — 3056р. Производительность [л/ч] — 120
Если первые три были под сомнением подойдет или нет, то 4-й и 5-й подходили точно. Пекар подкупал ценой, но и требовал напиллинга — стачивание «елочки» на штуцере, но по отзывам с Pinin.ru его успешно ставят. BOSCH подходил по всем параметрам точно, но был дороже (опять жаба начинала квакать). Долго ломал голову, читал, искал характеристики, пока не наткнулся на страничку драйвовчанина из Ижевска, который подробно описал плюсы и минусы данных насосов (www.drive2.ru/l/4292854/). Пекар соответственно был исключен, т.к. его производительность ниже, от чего страдает динамика и соответственно был заказан BOSCH 0986580943.
Надеюсь при подобных проблемах данный опус поможет определиться. Но мой совет все же ставить на Pinin/IO оригинальный фильтр, и не экономить на бензонасосе. (Пекар я все же закинул в багажник на непредвиденный случай )
Всем удачи на дорогах и поменьше неприятностей с машиной ! )
Mitsubishi Pajero Pinin 2.0 GDI 3дв. внедорожник, 129 л.с, 4АКПП, 2000 – 2004 г.в. — топливный насос не качает бензин
Неисправности топливного насоса (не качает бензин)
Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.
Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:
плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;
С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.
Признаки неисправностей бензонасоса
Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:
автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;
Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.
Не качает бензонасос: причины и диагностика
Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.
Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.
Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:
неисправность регулятора давления топлива в рампе;
поломку бензонасоса или заметное снижение его производительности по причине износа;
сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);
Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.
Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.
Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.
Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом
звук работы насоса можно попросту не услышать.
Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:
выход из строя предохранителя бензонасоса;
поломка реле бензонасоса;
проблемы с «массой» бензонасоса;
неисправность электромоторчика бензонасоса;
окисление или залом контактов и клемм бензонасоса;
неисправен сам бензонасос;
Проводка к бензонасосу
На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.
Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.
Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.
Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.
Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.
Чтобы поверить мотор бензонасоса, понадобится закрепить провода контрольной лампы на зачищенную и исправную клемму электромотора, после чего следует включить зажигание. Загорание лампочки укажет на то, что моторчик бензонасоса не работает.
Контакт массы топливного насоса
На проблемы с массой бензонасоса может указывать датчик уровня топлива, который работает некорректно. Масса может быть плохо закреплена, бензонасос в этом случае не качает топливо. Провод массы обычно находится под приборной панелью и идет по салону. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.
Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.
В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.
Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.
Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).
Другие причины неисправностей бензонасоса
Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.
Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.
Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.
Технические характеристики Mitsubishi Pajero Pinin 2.0 GDI / Мицубиси Паджеро Пинин в кузове 3 дв. внедорожник с двигателем 129 л.с, 4АКПП, выпускавшихся c 2000 г. по 2004 г.
