Замена топливного насоса на Audi 80 B4
У автомобилей AUDI 80 с бензиновыми двигателями электрический топливный насос располагается в нижнем корпусе, который в свою очередь крепится в топливном баке. Питание топливный насос получает через реле топливного насоса и только тогда, когда двигатель запущен. В цепь питания топливного насоса включен выключатель аккумуляторной батареи, предохраняющий воспламенение топлива в случае ДТП.
Проверка
1 Проверьте предохранители. Если они исправны, то проверьте, срабатывает ли топливный насос при запуске двигателя.
2 Попросите помощника включить зажигание. Прислушайтесь, срабатывает ли при этом топливный насос. Если слышен шум работающего топливного насоса, то проверьте, подаёт ли он топливо.
3 Четырехцилиндровые двигатели с впрыском топлива Mono-Motronic. Отсоедините подающий топливопровод на стыке с топливопроводами высокого давления форсунок.
4 Наденьте на высвободившийся конец подающего топливопровода шланг и опустите его в емкость.
5 Попросите гомошника поработать стартером. Топливо должно пойти по системе.
6 Четырехцилмндровые двигатели с системой впрысча Digifant. Отсоедините подающий опливопровод от распределительной магистрали.
7 Наденьте на высвободившийся конец подающего топливопровода шланг и опустите его в емкость.
8 Попросите помощника поработать стартером. Топливо должно пойти по системе.
9 Пятицилиндровые двигатели с системой впрыска топлива KE-III-Jetronic. Отсоедините подающий топливопровод. Приготовьте ветошь на случай утечки топлива. Топливо должно вытекать и при заглушённом двигателе, потому что давление в системе поддерживается за счет функционирования гидроаккумулятора. Если топливо не выходит, то попросите помощника запустить стартер (см. иллюстрацию).
10 Шестицилиндровый двигатель с системой впрыска топлива MPI/MPFI.Отсоедините подающий топливопровод от распределительной магистрали и также наденьте на подающий топливопровод шланг, свободный коней которого опустите в емкость.
11 Вседвигатели. Проверьте многоконтактный штекер на соединительном фланце топливного насоса и убедитесь, что к электродвигателю топливного насоса поступает питание. Для этого отверните покрытие пола багажника и выверните болты крепления черной крышки на днище.
12 Отсоедините многоконтактный штекер.
13 Подсоедините вольтметр или тестер с контрольной диодной лампочкой к контактам штекера 1 и 4 (коричневый и зелено-желтый провода) и убедитесь, что к электродвигателю поступает питание 12 В. Для проверки напряжения попросите помощника запустить стартер. Рычаг переключения передач должен находиться в нейтральном положении, а стояночный тормоз должен быть затянут. Если питание насоса в норме, а он не работает, то насос неисправен и подлежит замене. Если питание не поступает, то необходимо проверить реле топливного насоса на центрально-распределительной панели. Иными причинами отказа топливного насоса могут быть:
— обрыв провода подачи питания к репе или топливному насосу:
— забитый или перегнутый топливопровод;
— забитый фильтр или гидроаккумулятор.
Снятие
Снятие топливного насоса должна выполнять мастерская, потому что насос снимается вместе с внутренней составляющей нижнего кожуха. Топливный насос отсоединяется от нижнего кожуха с помощью специального ключа 3307. Если указанный ключ имеется в распоряжении, то для снятия топливного насоса выполните следующие действия.
1 Отсоедините многоконтактный штекер.
2 Сожмите поводки соединительных фиксаторов возвратного топливопровода и отсоедините его (см. иллюстрацию 2.4).
3 Отсоедините подводящий шланг.
4 Отверните пластмассовую накидную гайку. Обычно эта гайка затянута туго и отворачивается с трудом. Рекомендуется в таких случаях установить на грань гайки отвертку и, ударяя молотком по рукоятке отвертки, ослабить затяжку гайки.
5 Извлеките соединительный фланец топ л и вного бака, потянув его вверх. Если необходимо, отсоедините от тыльной стороны фланца соединительный патрубок возвратного топливопровода, сжав его поводки.
6 Отсоедините штекер датчика указателя запаса топлива.
7 Поставьте специальный ключ 3307 на внутреннюю часть нижнего корпуса топливного насоса и поверните ключ в левую сторону до упора (см. иллюстрацию).
8 Извлеките топливный насос вместе с внутренней частью нижнего корпуса и соединительным фланцем.
9 Обозначьте монтажное положение топливного насоса, шлангов, проводов питания и мест крепления проводов для того, чтобы потом установить их на прежнее место.
10 Обозначьте монтажное положение напорного топливопровода.
11 Отсоедините напорный топливопровод и извлеките насос из внутренней части нижнего корпуса. В зависимости от типа топливного насоса, этапроцеду-ра выполняется по-разному.
12 Топливный насос 60 мм. Поверните сито внизу внутренней части в левую сторону и извлеките насосе. При установке выступ на корпусе насоса должен зайти в паз внутренней части нижнего корпуса. Не забудьте при этом установить уплотнительное кольцо.
 | | |
| 3.9 Проверка функционирования топливного насоса. Автомобили с пятицилиндровым двигателем и системой впрыска топлива KE-III-Jetronic. 7 — шланг на подающем топливопроводе 2 — подающий топливопровод 3 — возвратный топливопровод 4 — шланг вентиляции топливного бака | 3.13а При установке топливного насоса автомобилей AUDI 80 с передним приводом его опорная метка должна совпасть с одиночной насечкой на внутренней части нижнего корпуса 1 — топливный насос 2 — внутренняя часть нижнего корпуса 3 — нижний корпус топливного насоса | 3.13бУ моделей quattro опорная метка насоса устанавливается напротив двойной насечки на внутренней части нижнего корпуса 1 — топливный насос 2 — внутренняя часть нижнего корпуса 3 — нижний корпус топливного насоса |
13 Топливный насос 40 мм. Сожмите вместе удерживающие скобы — на внутренней части нижнего корпуса и извлеките насос. Последующая установка насоса возможна только в одном положении.
Внимание! При установке топливного насоса автомобилей AUDI 80 с передним приводом его опорная метка должна совпасть с одиночной насечкой на внутренней части нижнего корпуса. У моделей quattro опорная метка насоса устанавливается напротив двойной насечки на внутренней части нижнего корпуса (см. иллюстрации).
14 Вверните ключом 3307 внутреннюю часть в нижний корпус и подсоедините все снятые элементы.
Внимание! При установке соединительного фланца стрелка на фланце должна располагаться напротив метки на топливном баке.
Информация предназначена для моделей Ауди 80 Б4 1991, 1992, 1993, 1994, 1995 года выпуска.
Замена топливного насоса на Audi 80 B4
У автомобилей AUDI 80 с бензиновыми двигателями электрический топливный насос располагается в нижнем корпусе, который в свою очередь крепится в топливном баке. Питание топливный насос получает через реле топливного насоса и только тогда, когда двигатель запущен. В цепь питания топливного насоса включен выключатель аккумуляторной батареи, предохраняющий воспламенение топлива в случае ДТП.
Проверка
1 Проверьте предохранители. Если они исправны, то проверьте, срабатывает ли топливный насос при запуске двигателя.
2 Попросите помощника включить зажигание. Прислушайтесь, срабатывает ли при этом топливный насос. Если слышен шум работающего топливного насоса, то проверьте, подаёт ли он топливо.
3 Четырехцилиндровые двигатели с впрыском топлива Mono-Motronic. Отсоедините подающий топливопровод на стыке с топливопроводами высокого давления форсунок.
4 Наденьте на высвободившийся конец подающего топливопровода шланг и опустите его в емкость.
5 Попросите гомошника поработать стартером. Топливо должно пойти по системе.
6 Четырехцилмндровые двигатели с системой впрысча Digifant. Отсоедините подающий опливопровод от распределительной магистрали.
7 Наденьте на высвободившийся конец подающего топливопровода шланг и опустите его в емкость.
8 Попросите помощника поработать стартером. Топливо должно пойти по системе.
9 Пятицилиндровые двигатели с системой впрыска топлива KE-III-Jetronic. Отсоедините подающий топливопровод. Приготовьте ветошь на случай утечки топлива. Топливо должно вытекать и при заглушённом двигателе, потому что давление в системе поддерживается за счет функционирования гидроаккумулятора. Если топливо не выходит, то попросите помощника запустить стартер (см. иллюстрацию).
10 Шестицилиндровый двигатель с системой впрыска топлива MPI/MPFI.Отсоедините подающий топливопровод от распределительной магистрали и также наденьте на подающий топливопровод шланг, свободный коней которого опустите в емкость.
11 Вседвигатели. Проверьте многоконтактный штекер на соединительном фланце топливного насоса и убедитесь, что к электродвигателю топливного насоса поступает питание. Для этого отверните покрытие пола багажника и выверните болты крепления черной крышки на днище.
12 Отсоедините многоконтактный штекер.
13 Подсоедините вольтметр или тестер с контрольной диодной лампочкой к контактам штекера 1 и 4 (коричневый и зелено-желтый провода) и убедитесь, что к электродвигателю поступает питание 12 В. Для проверки напряжения попросите помощника запустить стартер. Рычаг переключения передач должен находиться в нейтральном положении, а стояночный тормоз должен быть затянут. Если питание насоса в норме, а он не работает, то насос неисправен и подлежит замене. Если питание не поступает, то необходимо проверить реле топливного насоса на центрально-распределительной панели. Иными причинами отказа топливного насоса могут быть:
— обрыв провода подачи питания к репе или топливному насосу:
— забитый или перегнутый топливопровод;
— забитый фильтр или гидроаккумулятор.
Снятие
Снятие топливного насоса должна выполнять мастерская, потому что насос снимается вместе с внутренней составляющей нижнего кожуха. Топливный насос отсоединяется от нижнего кожуха с помощью специального ключа 3307. Если указанный ключ имеется в распоряжении, то для снятия топливного насоса выполните следующие действия.
1 Отсоедините многоконтактный штекер.
2 Сожмите поводки соединительных фиксаторов возвратного топливопровода и отсоедините его (см. иллюстрацию 2.4).
3 Отсоедините подводящий шланг.
4 Отверните пластмассовую накидную гайку. Обычно эта гайка затянута туго и отворачивается с трудом. Рекомендуется в таких случаях установить на грань гайки отвертку и, ударяя молотком по рукоятке отвертки, ослабить затяжку гайки.
5 Извлеките соединительный фланец топ л и вного бака, потянув его вверх. Если необходимо, отсоедините от тыльной стороны фланца соединительный патрубок возвратного топливопровода, сжав его поводки.
6 Отсоедините штекер датчика указателя запаса топлива.
7 Поставьте специальный ключ 3307 на внутреннюю часть нижнего корпуса топливного насоса и поверните ключ в левую сторону до упора (см. иллюстрацию).
8 Извлеките топливный насос вместе с внутренней частью нижнего корпуса и соединительным фланцем.
9 Обозначьте монтажное положение топливного насоса, шлангов, проводов питания и мест крепления проводов для того, чтобы потом установить их на прежнее место.
10 Обозначьте монтажное положение напорного топливопровода.
11 Отсоедините напорный топливопровод и извлеките насос из внутренней части нижнего корпуса. В зависимости от типа топливного насоса, этапроцеду-ра выполняется по-разному.
12 Топливный насос 60 мм. Поверните сито внизу внутренней части в левую сторону и извлеките насосе. При установке выступ на корпусе насоса должен зайти в паз внутренней части нижнего корпуса. Не забудьте при этом установить уплотнительное кольцо.
| | | |
| 3.9 Проверка функционирования топливного насоса. Автомобили с пятицилиндровым двигателем и системой впрыска топлива KE-III-Jetronic. 7 — шланг на подающем топливопроводе 2 — подающий топливопровод 3 — возвратный топливопровод 4 — шланг вентиляции топливного бака | 3.13а При установке топливного насоса автомобилей AUDI 80 с передним приводом его опорная метка должна совпасть с одиночной насечкой на внутренней части нижнего корпуса 1 — топливный насос 2 — внутренняя часть нижнего корпуса 3 — нижний корпус топливного насоса | 3.13бУ моделей quattro опорная метка насоса устанавливается напротив двойной насечки на внутренней части нижнего корпуса 1 — топливный насос 2 — внутренняя часть нижнего корпуса 3 — нижний корпус топливного насоса |
13 Топливный насос 40 мм. Сожмите вместе удерживающие скобы — на внутренней части нижнего корпуса и извлеките насос. Последующая установка насоса возможна только в одном положении.
Внимание! При установке топливного насоса автомобилей AUDI 80 с передним приводом его опорная метка должна совпасть с одиночной насечкой на внутренней части нижнего корпуса. У моделей quattro опорная метка насоса устанавливается напротив двойной насечки на внутренней части нижнего корпуса (см. иллюстрации).
14 Вверните ключом 3307 внутреннюю часть в нижний корпус и подсоедините все снятые элементы.
Внимание! При установке соединительного фланца стрелка на фланце должна располагаться напротив метки на топливном баке.
Информация предназначена для моделей Ауди 80 Б4 1991, 1992, 1993, 1994, 1995 года выпуска.
Война с бензонасосом продолжается! и из чего состоит бензонасос…
Так вот пару недель назад установил я себе новый б/у бензонасос,
машина запела прекрасно, но не долго это длилось!
Уже после установки я заметил, что при включении зажигания, насос не хорошо шумел, создавая давление, но во время езды шума не было, а спустя неделю, насос во время езды откровенно начал жужжать, причем прерывисто…, я думал хрен с ним, сколько проездит, столько проездит! Но на выходных машину начало трясти, а один раз заглохла, но сразу завелась! Меня это взбесило и я решил купить новый бош и поставить, следующую неделю я ездил тихонько, а на выходных принялся за работу.
Откручиваем крышку люка бензонасоса
Отсоединяем все разъемы и патрубки
Значит все открутили и теперь сложная работа, нужно открутить эту шайбу, вообще существует спец съемник, но мы же в России и воспользовались тупым зубилом и молотком…))
Шайба сошла и теперь нужно достать верхнюю часть стакана насоса…
Далее нужно отщелкнуть это кольцо, только делать нужно предельно аккуратно, ничего не сломать…

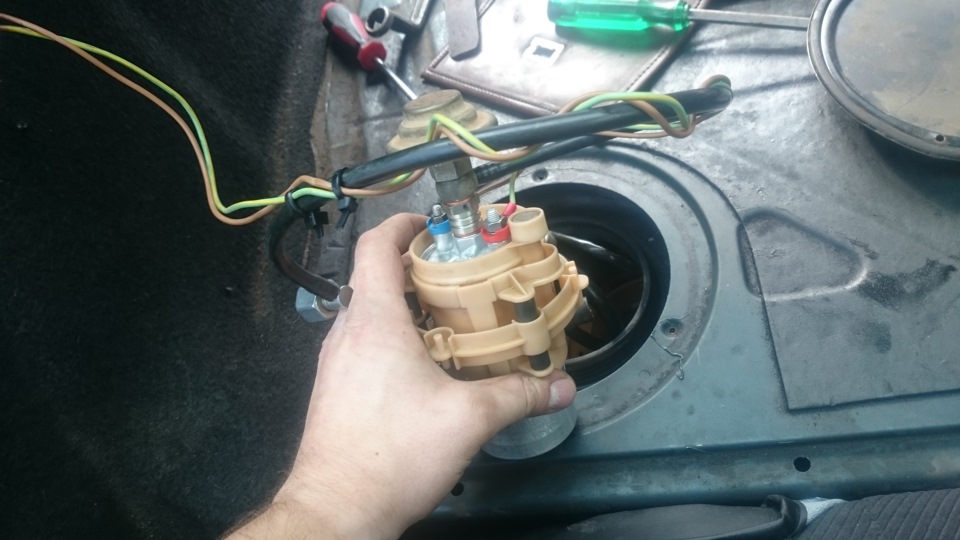

Вот оно, и после того как кольцо отщелкнули, бензонасос легко выйдет из стакана!

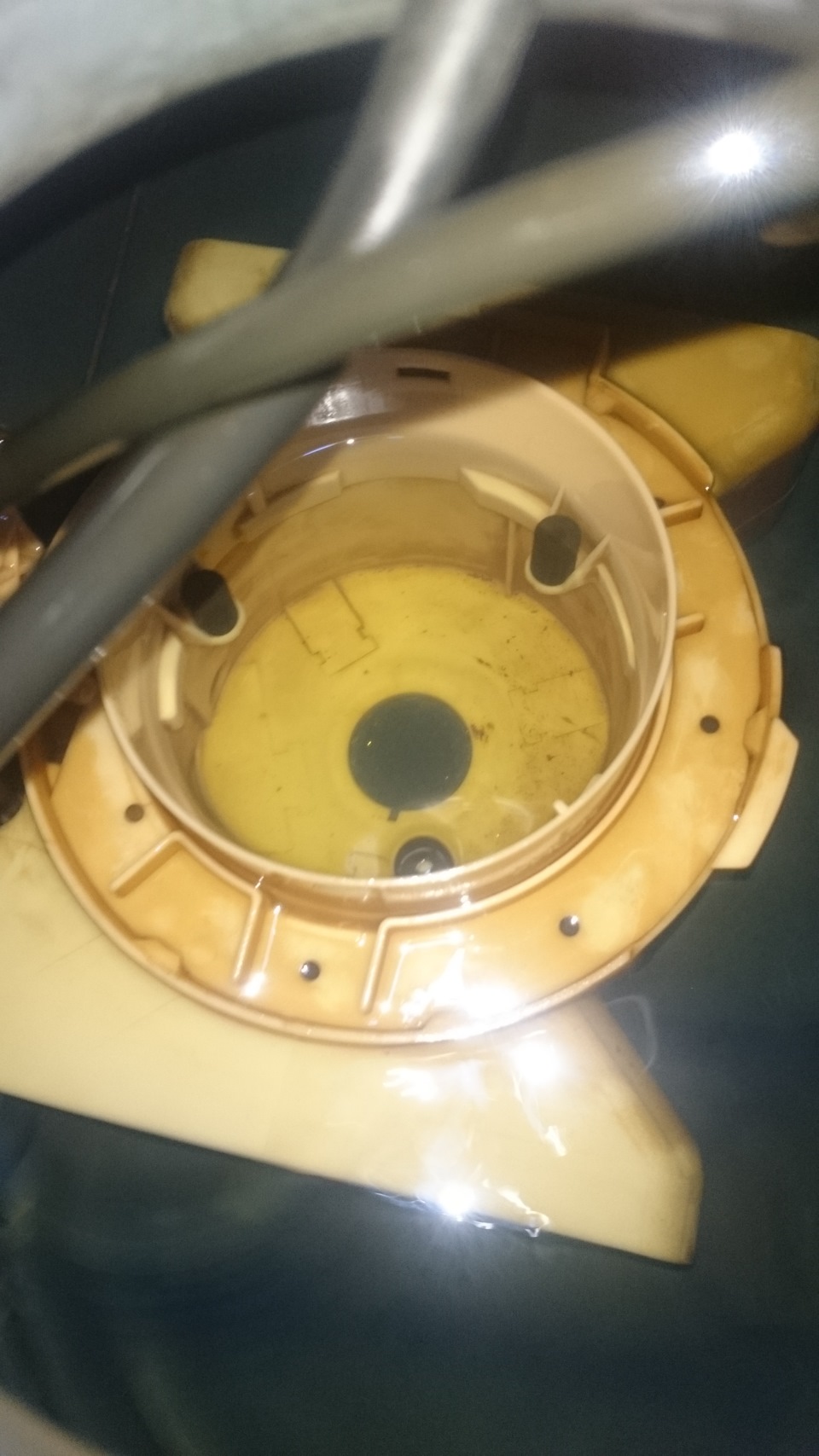

В вот и причина всех проблем, вот этот стакан служит как отстойник и я заметил, что там плавает очень много говна, в частности куча всяких песчинок, которые могут загубить насос, я стал думать, как их от туда убрать, пришел к идее, что сеточкой от бензонасоса буду боломутить бензин в этом стакане, а потом эту сеточку вытащу и промою в расстворителе, после 15-ти таких повторений у меня получилось очистить отстойник))

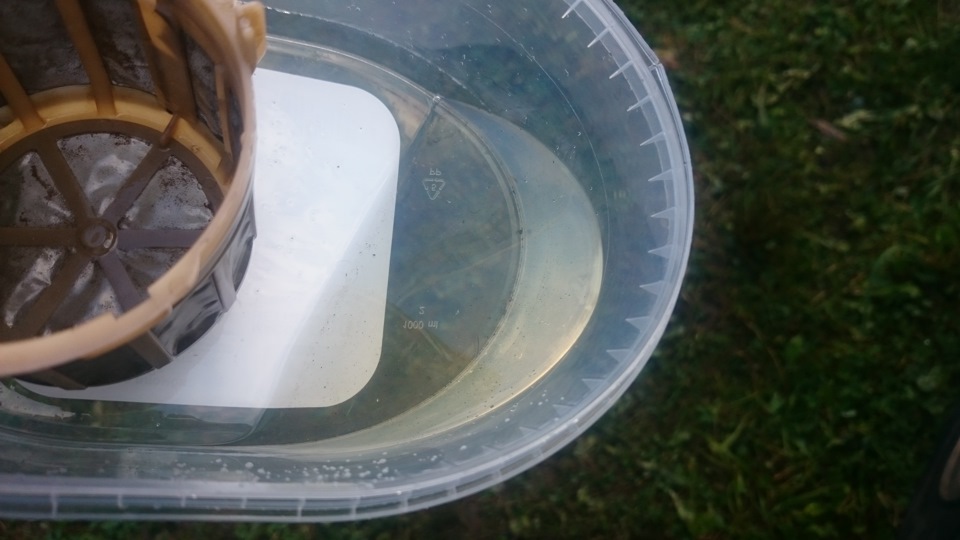

Если приглядеться, то видно сколько крошек плавало в этом отстойнике…
Дальше подключаем новый насос, главное не перепутать полярность!
И собираем все в обратной последовательности.
Решил разобрать старый насос и посмотреть из чего состоит)))
Расковырял его.
Он очено похож на содержимое стартера, все очень просто! А новый насос надеюсь прослужит мне долго…Купил топливный фильтр, но решил, что поменяю позже, так как старый не отъездил и трех тысяч!
