Замена бензонасоса Мазда 3 (инструкция и фотоотчёт)

Ниже предоставлен подробный фотоотчёт и инструкция, которая поможем вам демонтировать топливный насос. Данная процедура простая, не требующая особых навыков, выполняется она с помощью своих сил. Для начала установим автомобиль на смотровую яму, также можем воспользоваться подъёмником.

Не забывайте, что в баке вам нужно оставить минимум топлива. Обезопасьте себя от огня. Ничто не должно угрожать вашей жизни.

Для начала конечно вам нужно будет приобрести бензонасос. Здесь вы можете купить как оригинальный, так и аналог. Разница в стоймости коллосальная, оригинальный обойдётся вам в пятнадцать тысяч рублей. Аналог около 4-х тысяч рублей. Ещё нам нужно будет купить фильтр тонкой очистки. Он стоит 1200 рублей, в среднем.

Нам нужно убрать клемму. Для этого нам нужно будет убрать сидушку заднюю. Избавиться от пенопласта тоже нужно, но только действуйте очень аккуратно. Клемму минусовую мы тоже снимем. Все трубки, которые подают топливо нам нужно отсоединить. Следующим действием мы должны снять пластинку, за которой располагается клемма. Все шланги выкручиваем и убираем.

Теперь нам нужно демонтировать и сам бак. Для этого нам нужно установить автомобиль на смотрову яму. Для того, чтобы снять бак, нам нужно выкрутить все болты крепления с помощью ключа на двенадцать. Попросите, чтобы в данном процессе вам кто-нибудь помог придержать бак, пока вы будете выкручивать болты. Сверху бака, вы увидите трубочку, уберите её. Теперь можем бак снять.

Ниже предоставлен подробный фотоотчёт и инструкция, которая поможем вам демонтировать топливный насос. Данная процедура простая, не требующая особых навыков, выполняется она с помощью своих сил. Для начала установим автомобиль на смотровую яму, также можем воспользоваться подъёмником.

Не забывайте, что в баке вам нужно оставить минимум топлива. Обезопасьте себя от огня. Ничто не должно угрожать вашей жизни.

Для начала конечно вам нужно будет приобрести бензонасос. Здесь вы можете купить как оригинальный, так и аналог. Разница в стоймости коллосальная, оригинальный обойдётся вам в пятнадцать тысяч рублей. Аналог около 4-х тысяч рублей. Ещё нам нужно будет купить фильтр тонкой очистки. Он стоит 1200 рублей, в среднем.

Нам нужно убрать клемму. Для этого нам нужно будет убрать сидушку заднюю. Избавиться от пенопласта тоже нужно, но только действуйте очень аккуратно. Клемму минусовую мы тоже снимем. Все трубки, которые подают топливо нам нужно отсоединить. Следующим действием мы должны снять пластинку, за которой располагается клемма. Все шланги выкручиваем и убираем.

Теперь нам нужно демонтировать и сам бак. Для этого нам нужно установить автомобиль на смотрову яму. Для того, чтобы снять бак, нам нужно выкрутить все болты крепления с помощью ключа на двенадцать. Попросите, чтобы в данном процессе вам кто-нибудь помог придержать бак, пока вы будете выкручивать болты. Сверху бака, вы увидите трубочку, уберите её. Теперь можем бак снять.

Источник

Замена бензонасоса или как не надо делать

После увлекательной поездки из Краснодара на эвакуаторе, было принято поспешное решение заменить бензонасос и топливные фильтра.
Как все помнят, Мазда в BK кузове суть Ford Focus 2, и снятие топливного модуля влечёт за собой либо полная деинсталляция бака, либо лёгкий распил смотрового окна под сиденьем. И так как всё делалось в режиме лёгкой спешки и связанном с этим чувством лёгкого неадеквата, решился я на второй вариант. Заранее скажу — ничего не отваливается и не скрипит, просто с этими запилами нужно смириться. Ну и пилить не так неровно как я 🙂

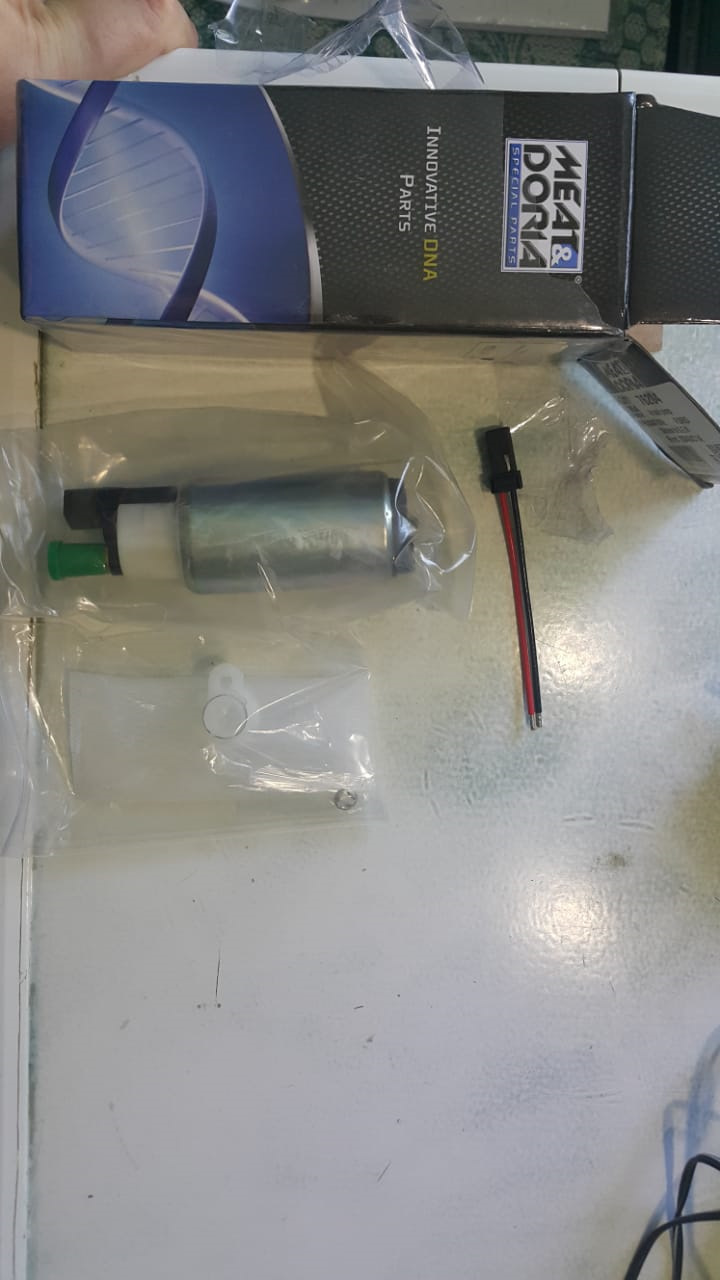

Так вот из за спешки и желания сэкономить, был приобретён бензонасос Meat&Doria 76204 с подходящими под мотор параметрами, а именно — давление 3.5 бар, 100л/час и по идее с подходящим разъёмом.

Как оказалось — разъём таки не подошёл, но благо в комплекте был правильный штекер, так что всё подружилось.

Также была куплена сетка фильтра грубой очистки, и фильтр тонкой очистки JS Asakashi истинно Японческий, как утверждают многие источники (ага, щас, галимый китай в худшем виде, но об этом потом)
Ну собственно проблемка с которой столкнулись при установке — натянуть гофротрубку фильтра. Выполнена она якобы из термоэластичного пластика и напяливается в жуткий натяг. Так оно и было, промудохались знатно и вроде как довольно таки плотно натянули (грели очень аккуратно, чтоб не сжечь её нахер).
Собрали всю конструкцию обратно, сильно переживал за то, что сбил поплавок, но всё обошлось — что стрелка, что БК показали тот же уровень топлива что и до вмешательств. НО — через примерно 300 км грёбаная трубка слетела и я заглох прямо посреди оживлённого въезда в город! Потыркав стартером понял что бензин не поступает в рампу. Друзья на галстуке дотащили до гаража, где увидел то что на фото ниже — слетевшая сука трубка. Оделась она на место очень свободно, видимо бензин каким то образом повлиял на неё. Притянул её обратно приличным хомутом, собрал всё обратно и — бабац! — стрелка теперь показывает погоду, а именно -примерно на четверть бака больше чем надо. Если кто не в курсе — калибровать индикацию уровня топлива можно прокручивая топливный модуль. По часовой стрелке — стрелка идёт вниз, против часовой — стрелка идёт вверх. Калибруется всё это при включенном зажигании. Кое как устаканил стрелку и БК, но теперь лампа резерва топлива загорается при остаточном расстоянии 70км, ранее примерно на 45км.

Итого, могу резюмировать — если у вас на Мазде дело близится к 200 т.км — просто покупаете любой нормальный топливный модуль — Visteon (он же в оригинале), Era, Messmer, Mapco, Meat&Doria наконец и едете его менять. Да, это будет дороже — цены колеблятся от 5 до 10 тысяч. НО — поменял и никаких геморов.
У меня первое время плохо держал обратный клапан на фильтре (а он именно там), и по утрам машина схватывала не быстро. Также поначалу изменился звук бензонасоса, стал более различим. В итоге обратный клапан пришёл в себя и держит, по звуку не скажу — либо я привык, либо стало немного тише.

Источник

Замена бензонасоса Мазда 3

В этом фото отчете продемонстрировано снятие топливного насоса, а также его разборка своими руками на автомобиле Mazda 3. Сама по себе процедура замена топливного насоса достаточно проста, но не в нашем случае. Для того чтобы заменить топливный насос на автомобиле Mazda 3, необходимо полностью снять топливный бак с автомобиля. Для этого вам понадобится яма или эстакада, а также неплохо было бы иметь помощника.

Перед началом работы стоит иметь в виду то, что в баке должно быть минимальное количество топлива, что в свою очередь сильно облегчит замену топливного насоса.

Каталожный номер оригинального бензонасоса Мазда 3 BK — ZY08-13-35XG, его средняя цена составляет 17000 рублей. Аналог Krauf KR8888M продается примерно за 5000 рублей, FS25004 JS Asakashi Топливный фильтр — 4000 рублей.

Фильтр тонкой очистки топлива LYNXauto LF-964M имеет ценник около 1700 рублей. KR2222F сеточка (фильтр грубой очистки) — 800 рублей.

Стоимость указана по состоянию цен на весну 2021 года для Москвы и региона.

Сперва снимаем клемму. Для того чтобы это сделать, убираем задний диван, убираем пенопласт (тут аккуратнее), затем снимаем резинку и отключаем клемму.

После нужно отключить трубки подачи и обратной подачи топлива. Клипса обратной подачи расположена под защитной пластинкой. Пластинку нужно убрать. Это обязательно, так как меньше вероятность поломать штуцера.

Далее шлангочки заливной горловины нужно отвинтить, после чего отсоединить.

После проделанной работы приступаем к снятию бака. Рекомендуем проводить снятие бака на яме либо эстакаде, а также загонять машину максимально правее.

Потребуется ключ торцевой на 12, а также помощник. Один придерживает бак, другой крутит болт. Обратите внимание на верхней стороне бака расположен бочек в который входит трубка. Её надо отсоединить. Только после демонтируем бак.

Откручиваем крышку и достаём топливный модуль в сборе с топливным насосом и фильтром.

В баке чисто мусора нет.

Чтобы отсоединить нижний колпак, нажимаем на защелки плоской отверткой.

Так выглядит фильтр грубой очистки, он закреплен непосредственно к корпусу топливного насоса.

Вытаскиваем насос из топливного модуля.

Чтобы отсоединить фильтр тонкой очистки, необходимо нажать на две защелки внутри.

Осталось отсоединить шлангочку и открутить вспомогательные элементы.

Новый топливный фильтр тонкой очистки находится внутри пластиковой колбы, но для удобства он меняется вместе с ней и укомплектован новой трубкой.

Сборка происходит в обратной последовательности.

Источник

Замена бензонасоса Мазда 3 (инструкция и фотоотчёт)

Замена сетки грубой очистки бензонасоса. — бортжурнал Mazda 3 «AtmO 2.0» 2006 года на DRIVE2

Вот и добрался я до бензонасоса. Менять его считаю очень глупо, да и выкидывать лишние деньги не вижу смысла. Так что решил заменить сетку грубой очистки. Видел много постов о том как ее меняли, как вырезали больше лючок под бензонасос, что бы без проблем вытаскивать не снимая бензобак.

Но решил не издеваться над кузовом своей машины, и снять бак. Знакомый сказал снимается он без проблем, около часа работы. Но конечно так как это был мой первый раз, получилось чуть больше)) Видел бж у кого то что заказывали сеточку за 1800р. Как то такие деньги пожалел платить за нее, и искал компромиссы какие то.

Снял задний диван. Открутил крышку, прикрученные 4 саморезами, снял фишку с бензанососа

Менял ее на почти пустой бензобак. Раскрутил три болта, держащие бак хомутами.

Аккуратно снял шланг заливной горловины. И отсоединил шланги абсорбера.

И приступил к снятию бензобака. Одному очень тяжело будет, поэтому нужно будет помощь второго человека.

Перед снятием бензонасоса почистил всю грязь вокруг него, и приступил к изъятию из бака.

Слил остатки бензина из бака в бутылку, и приступил к чистке. Хорошенько прочистил его, и протер влажной тряпкой сверху.

И приступил далее к чистки бензонасоса.

Снял нижнюю часть

Добравшись до самой сетки уже, большого удивления не было. Знал что врятли кто лазил в бак, менял или чистил ее. да и пробег уже больше 110000км, ожидал такого результата.Вот для сравнения две сеточки.

Хорошенько вытер все это дело, промыл растворителем. Поставил новую сетку, встала как родная)))И приступил к сборке.

Поставил обратно в бак

И приступил к сборке в обратной последовательности))Так уже стоит бак чистый, одел на него фишку и шланг.

И так в конце машину разочек

Каких то сложностей не заметил. Единственное не удобно было держать бак, и снимать его. Так как в первый раз снимал. Время ушло около 3 часов.

Решился на это, просто для профилактики. Так как лишний раз нагрузку на насос не давать изза загрязненной сетки, машина не глохла, проблем ни каких не было. Ощущались не большии рывки при не больших оборотах.

В результате работы, сверх скорость или ускорение не получил. Стал плавнее набор скорости, при переключении передач пропали рывки. По расходу пока что не заметил, буду наблюдать для интереса!))

Цена вопроса: 260 ₽ Пробег: 111111 км

Описание бензонасоса

Для того чтобы получить доступ к бензонасосу, необходимо:

1. Убрать ковролин, расположенном в машине под задними сидениями.
2. После этого необходимо убрать пенопласт, который находится под ним и найти небольшую фишку бензонасоса и отсоединить его.
3. Далее перейти под автомобиль и отсоединить сам бензобак.
4. Отсоединить патрубки, ведущие к топливному баку — снять прочные штуцеры, которые находятся в открытом доступе.

Как видно из всего вышеперечисленного, получить доступ к бензонасосу просто — справиться с такой работой может даже начинающий автолюбитель. Особое значение имеют работы с реле бензонасоса. Тут необходимы определенные знания и умения, но это, как правило, уже важно при выполнении ремонта, где требуются дополнительные инструменты, знания и соответствующая квалификация.

Замена бензонасоса — бортжурнал Mazda 3 обычная 2005 года на DRIVE2

Разница бензина между европой и россией видна по налету и она просто ужасающая!

1) Вытаскиваем пред под капотом на бензонасос, заводим и ждем пока заглохнет.2) Отсоединяем разъем питания и снимаем бензотрубку (у меня почему то один фиг оттуда бенз давануло, что ппц)3) Делаем метки как была закручена крышка бензонасоса и как стоял сам насос (на крышке и на насосе есть стрелки, речь идет об их положении)4) Откручиваем крышку и вытаскиваем очень аккуратно насос, чтобы не повредить поплавок

5) Ставим новый, включаем зажигание и смотрим на уровень бензина, если показания уровня топлива остались прежними, то все собираем

Обслуживание бензонасоса

Для того чтобы проверить исправность бензонасоса Мазда 3, необходимо произвести действия в соответствии с определенным алгоритмом:

1. Отделить крепежные винты и снять привязные крюки в багажном отделении.
2. Снять ковролин под задними сидениями, отсоединив крепеж на ковролине задних дверей.
3. Снять крышку бензобака и отсоединить электропроводку, соблюдая максимальную аккуратность к сохранности проводов.
4. Подключить вольтметр и провернуть двигатель для снятия показаний.
5. При получении информации о напряжении батареи необходимо проверить проводимость. При ее отсутствии необходимо заменить бензонасос.
6. При отсутствии напряжения батареи необходимо снять панель отделки под блоком монтажа предохранителей и отсоединить электрическое реле блока управления топливным насосом.
7. Отсоединить провод от клеммы стартера бензонасоса.
8. При включенном двигателе замерить напряжение и при его отсутствии необходимо проверить работоспособность предохранителя управления двигателей и электропроводки.
9. Все изменения необходимо выполнять поочередно между всеми проводами подключения и кузовом Мазда 3.

Такие измерения дают возможность определить причину неисправности или места, где они могут появиться в ближайшее время и устранить такие сбои своевременно и с минимальными затратами.

Замена бензонасоса мазда 3 2.0 л 150л.с (кузов седан BK12F ) — DRIVE2

после покупки решил поменять топливный фильтр ))) вот так все началось после долгих поискав его под капотом и днищем машины пошел к офицалам ну те меня обрадовали сказав что у меня бензонасос в сборе с фильтром грубой ( сеточка ) и тонкой отчисти в одном корпусе ) т.

к до этого был форд фокус 1 ( хачьбэк) то замену произвел сам вместе со вскрытием ))) так как приходилось уже это делать ( для тех кто не знает форд фокус и мазда 3 со платформенные машины с очень похожей конструкцией подвески да и не только так же многие запчасти подходят друг от друга в связи с совместным производством ) так вот что бы поменять все это в сборе необходимо по технологии снимать бак !

чего мне ващее не хотелось и дело да же не только в деньгах просто бензонасос вещь прихотливая и может сгореть в любой момент учитывая качество нашего бензина то по этому лично на мой взгляд необходимо иметь к нему доступ в любое время а то на дороге или не дай бог на трассе встать из за него и снимать бак ) то лично для меня не вариант !

Фффф скрытие как токовое ) ножницы по металу молоток и аккуратность если будете делать лучше ножницами а потом пройтись болкаркой или специальными инструментом т.к можно порезать трубки насоса или их крепления плюс там провода ножницами канещь не красиво но не че за то не повредишь

снимать нужно аккуратно лучше взять деревяшку и через нее потихоньку пробивать молотком крышка из прочной пластмассы но без фанатизма )

насос самый обычный ) который можно купить везде такие от жигуаров до бэнтли наверное ставят ))) к стати в новом бензонасосе который я купил стоял китай я его заменил на немецкий насос

а это я после своего вандализма над машиной скрыл следы вмешательства ))) крышка лючка осталась с верху положил кусочек вырезаной жести и все закрыл вибропластом с двух сторон потом все на короткие саморезы под ключ которые и все

новый насос не фотал но он такой же как оригинал по всем посадочным нормально встал )

Ремонт бензонасоса

Ремонт бензонасоса выполняется достаточно просто, однако, может потребоваться много времени. Для этого необходимо просто отсоединить бензобак и выполнить простую замену бензонасоса. Помимо этого, важно понимать, что могут появиться сопутствующие проблемы, связанные с электропроводкой автомобиля и потому важно регулярно производить измерения напряжения.

Проверка работоспособности замененного бензонасоса производится путем подключения клемм аккумулятора автомобиля и недолгой работы двигателя. Еще до начала работы мотора можно услышать звук, который дает представление о его работоспособности. Далее важно оценить визуально наличие подтеков из соединений на задней части кузова.

Полезные советы

Для того чтобы правильно выполнить все работы, связанные с заменой и обслуживанием бензобака и бензонасоса, необходимо строго следовать определенным алгоритмам работы. Только таким образом можно обеспечить работоспособность автомобиля и его систем, что непременно позволит снизить затраты на последующий ремонт и обслуживание.
