Поиск идеальной замены для бензонасоса на Volvo s40 II 1.6-2.0
Рано или поздно с проблемой бензонасоса сталкиваются все владельцы s40, именно этот факт подтолкнул меня на написание данной записи и проведения исследований и проверок. Запись скорее всего будет пополнятся и изменятся, пока не будет конечного итога или я не решу, что он настал.
Новый и оригинальный насос стоит очень дорого, точно не меньше 10,000. И порой это не подъемная сумма, так как поломка происходит как всегда в самый не удобный момент. По этому я решил подобрать аналоги для замены самого насоса, а не модуля бензонасоса в сборе, так как выходит из строя именно он. (Решившим заменить бензонасос на аналог, убедитесь в том, что у Вас стоит именно такой насос, насос типа «форд»)
Характеристики следующие:
Двигатель: 1.6 — 2.0 Давление: 3,5 — 4,2 бар Производительность: 100 — 130 л/ч
Допустимые характеристики для двигателя 1.6 (нижний придел): Давление: 3 — 3,5 бар Производительность: 90 — 100 л/ч (не рекомендуется, быстро умирают насосы, а так же это не хорошо для двигателя)
И так, список аналогов следующий:
Проверенные насосы, я или кто-то уже ставил
1) Рекомендуемые к установке:

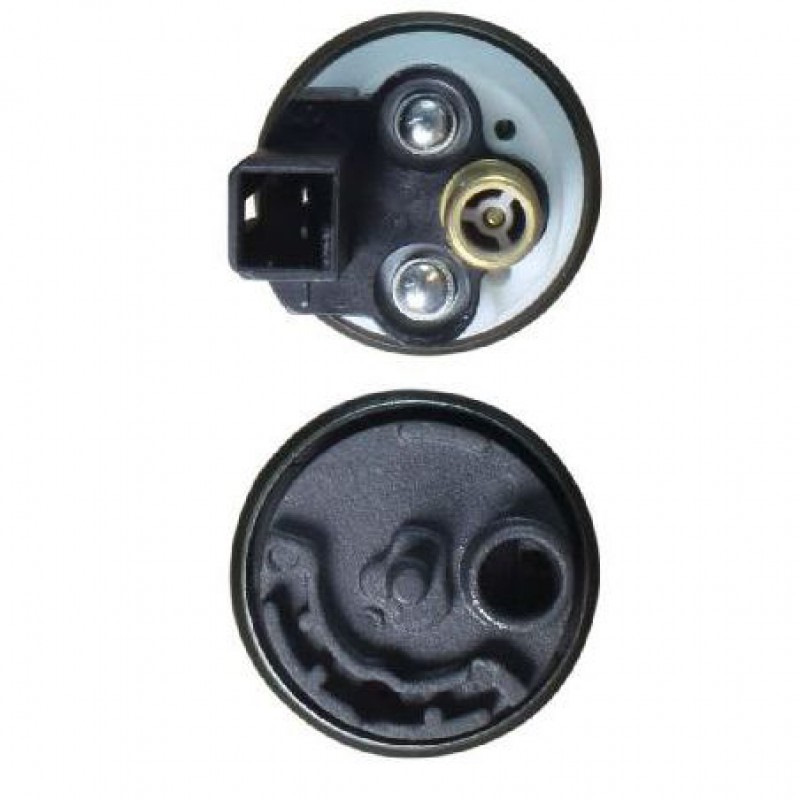

— Meat & Doria 76204 !UPD: После изменения комплектации поставки, появились жалобы на быстрый выход из строя!(был проверен идеальное соотношение давления и литража в час, правда выступ на клемме с другой стороны, лично сам ставил такой на 1.8 с минутной доработкой штекера, на тесте машина завелась в -30ºC сразу поворотом ключа в положение 3 после длительного простоя)
— Mapco 22784 (был проверен не мной, выступ на клемме правильный, с той же стороны. Подходящее соотношение давления и литража, был взят на пробу так как немец, после установки, говорят громко жужжит, но это прошло после 1000 км)
— ERA 770158 (был проверен не мной, выступ на клемме с другой стороны. Подходящее соотношение давления и литража, был взят на пробу так уже ставили насос такой марки на другое авто)
2) Не рекомендуемые из-за низкой производительности

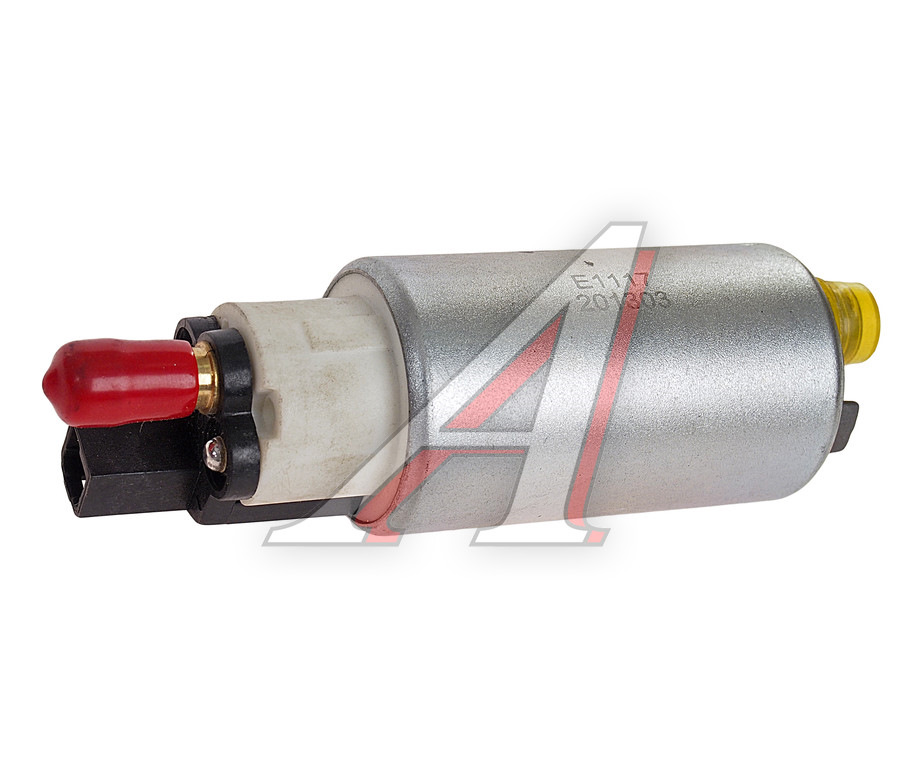

— AIRTEX E1117 (был проверен не мной, выступ на клемме с другой стороны, производительность низкая. Быстро выходит из строя, Прожил максимум 35 т. км)
— Krauf KR1111P(был проверен не мной, выступ на клемме с другой стороны, производительность низкая, быстро выходит из строя)
— MAGNETI MARELLI 313011300007 (производится в Китае, отзывы не хорошие отзыв с Drive2 )
Небольшой итог проверок: я брал на 1.8 Meat & Doria 76204, брал опираясь на то, что давление и литраж подходящие, то, что он идет в комплекте с штекером (производитель изменил комплектацию, теперь только моторчик + увеличилось количество жалоб на быстрый выход из строя), можно переделать если нужно, но и родной штекер, в принципе, подходит хорошо. Наверное, если бы наткнулся раньше на Mapco, то взял бы его, так как он должен вставать без доработок, хотя их делают в Китае, в отличии от M&D, так что это спорный момент.
Список аналогов которые предложили разные фирмы по запросу (никто не проверял, и вряд ли будут)
— Bosch с переходником F 000 TE1 54R (скорее всего не влезет, некуда размещать переходник, даже проверять не стал бы)
— KRAUF KR4545P (проверен не был, должен быть аналогичен KR1111P, но с правильной клеммой, на разных сайтах разная картинка)
— Just Drive JPF0009 (не берут эту фирму так как насосы через 5-10 т.км мрут)
— LEX HT2555 (не берут эту фирму так как насосы через 5-10 т.км мрут)
— Sidat 70409 (не знаю почему никто не ставил, должен быть хорошим, если верить производителю)
Если усердно искать, то может и еще найдется что-то, но так как не популярные производители, Я не стану продолжать этот список.
Раньше тут было много слов о насосах для ВАЗ, ГАЗ, но я решил это удалить, так как опыт показал, что они либо криво встают, либо мрут, да и переделывать много нужно. Хотя кому-то везет и он спокойно ездит на таком уже не один год
Техн. обзор. Сделано мной Реанимация модуля топливного насоса
PROXC
Отдельное спасибо: BOBS, tuskan, asmoscow, Volvo-Kot
Ноябрь 2009 — вылез «чек». Бог его знает что приехал посмотрели — скинули.
Декабрь 2009 — опять вылез. Звоню на сервис говорю так и так опять горит. Приезжай. Пока мотался по городу. Хоп — пропал. Ну пропал и пропал. К концу декабря опять загорелся. Но новогодняя суета. Короче положил я на него. А он и горел.
15 января 2010 — все таки надоел «чек» поехал смотреть что там. Сказали модуль управления топливным насосом сигнал слабый:
ECM-291B Модуль управления топливного насоса — Сигнал отсутствует
ECM-291D Модуль управления топливного насоса — Сигнал слишком слабый
Сняли ошибки. Но так как времени не было и машина ездила — уехал.
31 января 2010 поехал из Выборга в Питер. Отъехал за пост ГАИ и вдруг мотор перестал работать. Я сначала не усмотрел что обороты упали.. Подумал куда мощность делась? Газ давишь а машина не едет (пост гаи проезжал скорость была 50 км/ч, потом ускоряться начал, а все. никак. dn
Пытаюсь завести — дергается вся и глохнет. Так несколько раз. Ошибок никаких не пишет. «Чек» не горит. Снял клемму аккума подождал минут 15. Одел. Завелась поработала секунды 3, задергалась и заглохла.
Ехал в Выборг на эвакуаторе. suicide
Потом экран на торпеде написал мне что аккумулятор очень слаб. и переходит в аварийный режим (открыть закрыть машину можно, а вот повернуть ключ в замке зажигания не дает — ЗАРЯДИ. )
Поставил заряжаться. Дист водички долил. Всю машину закрыл (в дверях кнопочки понажимал, а водительскую с ключа). А вот багажник никак не закрыть. Стояла ночь с открытым.
Весь вечер пил брусничную настойку и общался с форумчанами
.
:7b
Было принято решение вскрывать таки модуль!mr47_04
Часть 1. -7 на улице, слава богу не больше:
Снял колесо заднее правое. Загнул локер (он кстати как тряпочный оказался. ) и увидел сие чудо — модуль управления топливного насоса.
Он подвешен прямо на пластике как на салазках, а те в свою очередь закреплены на кузове. Мона либо все полностью вытащить поддев салазки сверху отверткой и потом рассоединить либо отогнуть усики салазок «от них» стащить модуль вниз. Отсоединил клемму и уже увидел зелень на контактах.
Часть 2. В тепле дома:
Помыл корпус под водой от грязи. рассоединил его (запомните как части корпуса расположены по отношению друг к другу).
Увидел кошмар. Пластик вспучен окислами. Какой то герметик (между пластиком и радиатором) весь отошел — там чуть ли не слизь была.
Стал распаивать плату и корпус с контактами. Разъединил плата в отличном состоянии (она там почти не к чему не примыкает — и слава богу). Промыл ее спиртом и покрыл лаком.
Часть 3. конструкторам VOLVO посвящается этот демарш.
С контактами была беда там где они входят в разъем изнутри корпуса была чача какая то из грязи окислов, продуктов распада алюминиевого радиатора. Пластик у контактов весь разрушился и я ворошил его отверткой. Принял решение отчистить контакты полностью, облудил их (один вообще был до середины сожран окислением) и стал сдирать пластик.
Потом отрезал старый герметик вокруг радиатора. Пошкрябал отверткой — остатки окислов удалить. Решил спаять обратно на проводах чтобы если что не мучаться и не выпаивать заново.
Отрезал контакты припаял к ним провода. Отогнул контакты по направлению к разъему — чтобы можно было плату посадить на место. Обратную сторону платы защитил слоем резины. Тоже у микросхемы. Коробку с радиатором пролил лаком. Промазал по периметру герметиком.
Отчистил контакты в разъеме — все промыл спиртом.
Собрал. обмотал шов изолентой и все до тепла и весны (буду в салон переносить) убрал в очаровательный розовый пакетик — конструкторам VOLVO — мой символический привет!!
Так же заменил предохранитель №9 под капотом на 15 ампер. Походу во время движения контакты в модуле коротнули и предохранитель сгорел — спасая микросхему).
Часть 4. Нервоуспокоительная:
Вставил ключик. Повернул и — правильно ЗАВЕЛАСЬ. Вот и все приехал в Питер и пишу эти строки.sm152sm152sm152
