Противотуманные фары на Мазда 6. Типы и спектр ламп для ПТФ. Установка ксенона

Для наших неискушенных «функционалом» соотечественников любое транспортное средство японского автопрома является кладезем всевозможных электронных устройств. Причем, любое обновление модели неизбежно добавляет еще больше усовершенствований автомобилю, а ее владельцам – поводов для удивления и восторга.

К числу таких автомобилей, буквально начиненных современными идеями, всегда относились модели компании Mazda.

Об их особенностях можно рассказывать долго, но в рамках данной статьи поговорим о противотуманных фарах (ПТФ), которые:

1. Существенно улучшают движение автомобиля в условиях плохой видимости;
2. Дают новое представление об интеграции дополнительного освещения в существующие системы.

Блок фара Мазда 6

Впервые увидев работу осветительных приборов данной марки автомобилей, многие автолюбители открыли для себя простоту решения японских инженеров:

1. Все элементы световых приборов объединены в единый блок, включая габаритные и ходовые огни, головной свет и ПТФ;
2. Форма фар ушла от традиционной округлости;
3. За чистоту осветительных приборов отвечает гидравлический омыватель;
4. За направление – автоматический корректор угла установки фар.

Справочно: компания Mazda от модели к модели совершенствовала идею объединения световых приборов.
В частности, противотуманные фары на Мазду 626 изначально устанавливались в переднем бампере, а с дальнейшей омологацией предлагались в качестве опции в блок-фаре.

Сегодня автомобили марки Мазда шестой серии не имеют посадочных мест в бампере для ПТФ:

1. Их места отданы каналам для притока воздуха в подкапотное пространство;
2. Противотуманки встроены в блок-фары, поскольку, по мнению инженеров, способны больше реализовать свой потенциал.

Лампы для ПТФ

Прилагаемая инструкция от завода-производителя любезно сообщает владельцу информацию обо всех установленных на авто лампах. В частности, на ПТФ установлены лампы с цоколем H3. (см. также статью Особенности установки противотуманных фар на Газель Бизнес)

Обратите внимание!
Сверху на самой фаре на прозрачном пластике есть надписи о том, какой цоколь используется для ближнего и дальнего света, а также для ПТФ и поворотов.

Общие требования к ПТФ

Давайте разберемся, какие лампы допустимы для установки в ПТФ на автомобилях вообще, и какого они должны быть света.

Типы ламп

Согласно действующих стандартов в ПТФ применяются:

1. Однонитевые лампы категории Н1;
2. Усовершенствованная лампа Н1;
3. Современные лампы с цоколем Н2, Н3, Н7, H11, HB4.

Справочно: по Правилам №19 ЕЭК ООН в обозначении фар и ламп должен содержаться буквенный символ.
В частности, символ «В» закреплен за категорией ПТФ.

Спектр ламп

Многие автовладельцы не знают, почему именно желтый свет традиционно устанавливается в противотуманные фары на Мазду 6 и любые другие автомобили.

Чтобы дать правильный ответ, необходимо объяснить, что:

1. В воздухе, содержащем капельки влаги, сильнее всего рассеивается световой поток с наименьшей длиной волны. А это – синяя часть спектра;
2. Устанавливаемый в лампы ПТФ светофильтр «отрезает» синюю часть спектра;
3. Световой поток белого цвета, из которого удалили синий, воспринимается человеческим глазом как желтый.

Справочно: Конструкция противотуманных фар обеспечивает четкую верхнюю границу светового потока, благодаря чему он не попадает на капли влаги (тумана), находящиеся во взвешенном состоянии над дорогой.

Установка ксенона

С появлением более мощных ламп, в частности ксеноновых, видимый человеческому глазу спектр изменился. И многие ошибочно воспринимают свет ПТФ как белый, считая его неправильным. (см. также статью Особенности противотуманных фар на Шевроле Лачетти)

На самом деле, светофильтр все также «урезает» синюю часть, но теперь для наблюдателя не искажается цветовое восприятие. Противотуманки по-прежнему успешно справляются с освещением дорожного полотна в условиях плохой видимости .

Вот почему взвесив все преимущества новых осветительных приборов, компания Мазда предпочла устанавливать ксеноновые лампы в блок-фары, включая и ПТФ. Такие модели стали появляться в нашей стране, уже начиная с 2006 года.

Самостоятельные переделки

Владельцы автомобилей Мазда предыдущих лет выпуска, оценив потенциал, также изъявили желание заменить своими руками традиционные лампы на ксеноновые. (см. также статью Правильная установка противотуманных фар на Гранту)

Вот тут и проявилась дальновидность японских инженеров:

• автоматический корректор угла установки фар контролирует работу всех осветительных приборов блока;
• гидравлический омыватель обеспечивает безопасность при движении авто в плохих дорожных условиях.

Обратите внимание!
Согласно требований ГОСТ Р 51709-2001, запрещается эксплуатация транспортных средств, у которых используются лампы и рассеиватели, не соответствующие типу данного светового прибора.

Другими словами, владелец Мазды с блок-фарой легко мог осуществить ее модернизацию, не затрачивая для этого слишком много усилий и денежных средств.

Ведь при традиционном оснащении автомобиля ПТФ требуется:

1. выбор места в переднем бампере;
2. установка органов управления противотуманками в салоне автомобиля;
3. интеграция электронных компонентов в штатную систему;
4. изготовление наклеек на фары для защиты от камней.

В случае же с Мазда 6, владельцу предстоит решить несколько технических моментов:

• Смонтировать в подкапотном пространстве блок розжига для каждой ксеноновой фары;
• Заменить лампы ходовых огней на лампы для ПТФ;
• Подсоединить провода;

В заключение

Надеемся, что смогли доступно объяснить все отличия и особенности работы противотуманных фар на моделях Мазда. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источник

Что такое AFS на Мазда 6: Разбираемся вместе

Современные автомобили Мазда оборудованы множеством электронных систем безопасности. Об их состоянии информируют индикаторы на панели приборов. Разобраться в них помогут руководство по эксплуатации или элементарные знания английского языка. AFS OFF что это Мазда 6 — AFS (Adaptive Frontlight System) англ. — система адаптивного головного освещения, OFF англ. — выключено.

AFS Mazda 6

Система адаптивного головного освещения AFS — разработанная инженерами Mazda система для автоматического распределения светового пучка передних фар при изменении условий движения. AFS применяется на Мазда 6 с биксеноновыми передними фарами. В работе системы задействованы датчик горизонтального положения кузова, датчики на колёсах и рулевом колесе. При движении в повороте это позволяет освещать недоступные участки, а при движении на подъёме — не ослеплять встречных водителей.

Неисправности AFS Mazda 6

Если сработал индикатор на приборной панели AFS OFF что это Mazda 6? Если контрольная лампа AFS OFF горит постоянно — это говорит об отключенной системе адаптивного освещения. В этом случае необходимо проверить кнопку с соответствующей маркировкой AFS OFF, расположенную на передней панели слева от руля. Возможно панель протирали на мойке и случайно задели кнопку. Нажатие на кнопку вновь активирует электронного ассистента.

Мигание индикатора OFF оповещает водителя о неисправности системы поворотных фар. Пугаться не стоит, но необходимо в ближайшее время выполнить диагностику автомобиля для выяснения причин ошибки. Проблемы возникают с датчиками системы AFS, проводкой или временным сбоем после отключения аккумулятора, например.

Работа электронных систем Мазда 6 обеспечивает безопасность и удобство управления автомобилем. Надежная работа обеспечивается своевременным обслуживание и устранением неполадок.

Встроенные автомобильные кондиционеры неудобны: они не работают при выключенном моторе, их тяжело отрегулировать и заменить….

Мазда Премаси – функциональный и сдержанно элегантный автомобиль производства японского автоконцерна Мазда, относящийся к классу…

Мазда Премаси — автомобиль японского производства, относящийся к классу малотиражных минивэнов. Первая модель этой серии…

Источник

Передний комбинированный фонарь Mazda 6 2002-2015

Основные характеристики
Рис. 7.11. Передний комбинированный фонарь: 1 – лампа фары (ближний свет); 2 – лампа газоразрядной фары (ближний свет); 3 – лампа переднего указателя поворота; 4 – лампа передней противотуманной фары; 5 – лампа фары (дальний свет); 6 – лампа стояночного фонаря; 7 – передняя комбинирова.

Газоразрядная фара
По сравнению с современными фарами, область освещения увеличена. Кроме того, белый свет, близкий по спектру к солнечному, обеспечивает лучшую видимость при движении в темное время суток. Использование газоразрядной лампы фары дает высокую эффективность при малой потребляемой мощности.

Конструкция и работа газоразрядной фары (рис. 7.13)
Импульс высокого напряжения (переменный ток напряжением приблизительно 25 000 В) от блока управления газоразрядной фары подается между выводами ее лампы, инициируя газовый разряд в ксеноне, которым заполнена лампа.При возбуждении ксенона температура внутри лампы газоразрядной фары поднимается.

Функция обнаружения неисправностей
Функция обнаружения падения напряжения на входе Если входное напряжение блока управления газоразрядной фары (9–16 В) меньше нормы (за исключением снижения напряжения сразу после включения фары), блок управления выключает в целях защиты газоразрядные фары.Блок управления газоразрядной фары сно.

Система автоматического выравнивания фар
Рис. 7.14. Система автоматического выравнивания фар: 1 – блок управления автоматического выравнивания (главный); 2 – блок управления автоматического выравнивания (дополнительный); 3 – передний датчик автоматического выравнивания; 4 – задний датчик автоматического выравнивания; 5 – испол.

Работа при изменении загрузки автомобиля
1. В соответствии с колебаниями подвески, датчики автоматического выравнивания, установленные в передней и задней части автомобиля, посылают сигнал блоку управления автоматического выравнивания (главному).2. При обнаружении разницы между двумя сигналами датчиков автоматического выравнивания б.

Работа при движении автомобиля
1. При движении с включенными фарами блок управления автоматического выравнивания (главный) получает на вход сигнал скорости автомобиля от блока системы ABS/TCS HU/CM или DSC HU/CM и сигнал, основанный на колебаниях подвески, от передних и задних датчиков автоматического выравнивания.2. На ос.

Система управления освещением при движении автомобиля
Система управления освещением при движении автомобиля автоматически управляет работой фар ближнего света и TNS при выключении зажигания посредством специального блока. Рис. 7.17. Схема системы управления освещением при движении автомобиля: 1 – блок управления освещением при движении; 2 .

Источник

ПТФ в Блок фары

Само собой, наверняка каждый, кто приобретает новую для себя машину спустя время начинает шерстить просторы интернета в поисках всякого рода тюнинга)) У каждого свои цели.
Не могу сказать, что свет у Мазды ужасен. Его вполне хватает и с ним достаточно комфортно в темное время суток. НО! Но не в сырую погоду. Не могу назвать это проблемой мазды, это всенародная проблема, я думаю.
Увидев, что в блок фаре есть 4 световых секции, а назначение 3-х из них я знал, оказывается это туманки. Туманки я привык видеть в бампере. Интересно. И начались поиски этих загадочных туманок к блок фару.
За комплект интернет мне предлагал выложить около 20-22 тыс. рублей, что вызывало сомнения в адекватности продавца. К тому же и в наличии их нигде нету. Гугл по запросу артикула выдавал туманки в бампер постоянно, что меня просто бесило) Так продолжалось около месяца. Поиски были напрасны. Но в один прекрасный момент мне попался сайт запчастей БУ. На нем картинка совпала с артикулом, а словосочетание «В наличии» меня порадовало. Раза 4 я уточнял, точно ли это ставится в блок фару. Да. это именно то, что мне нужно. А самое сладкое — это цена. 2000 рублей за комплект, 500руб. доставка до транспортной, 430руб стоимость самой доставки. Балдеж.

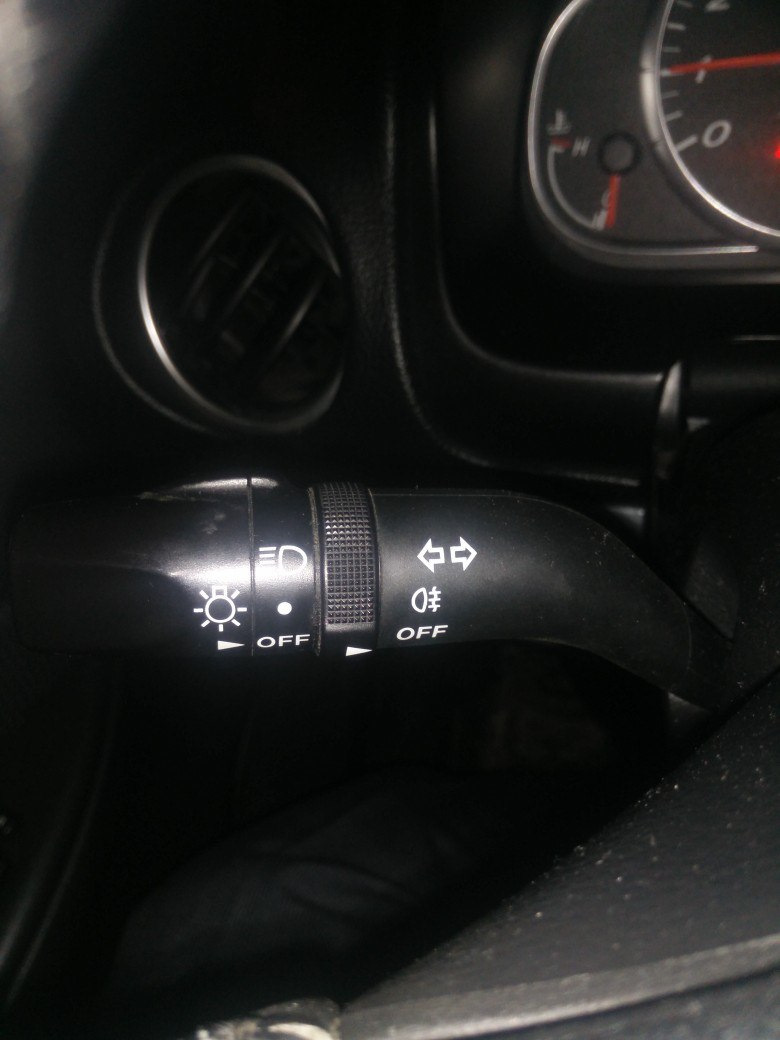

Ставится элементарно. Вынул заглушки из фары, вставил туманки, в фаре провода уже проложены. Досканально была изучена тема подрулевого переключателя. Решил не париться и оставить свой. Но его нужно доработать. Что заняло у меня минут 5. Снимаем его, под пластиковой крышечкой вынимаем маленький разъем, в котором меняем черный провод из предпоследнего положения в последний.

Вуаля.

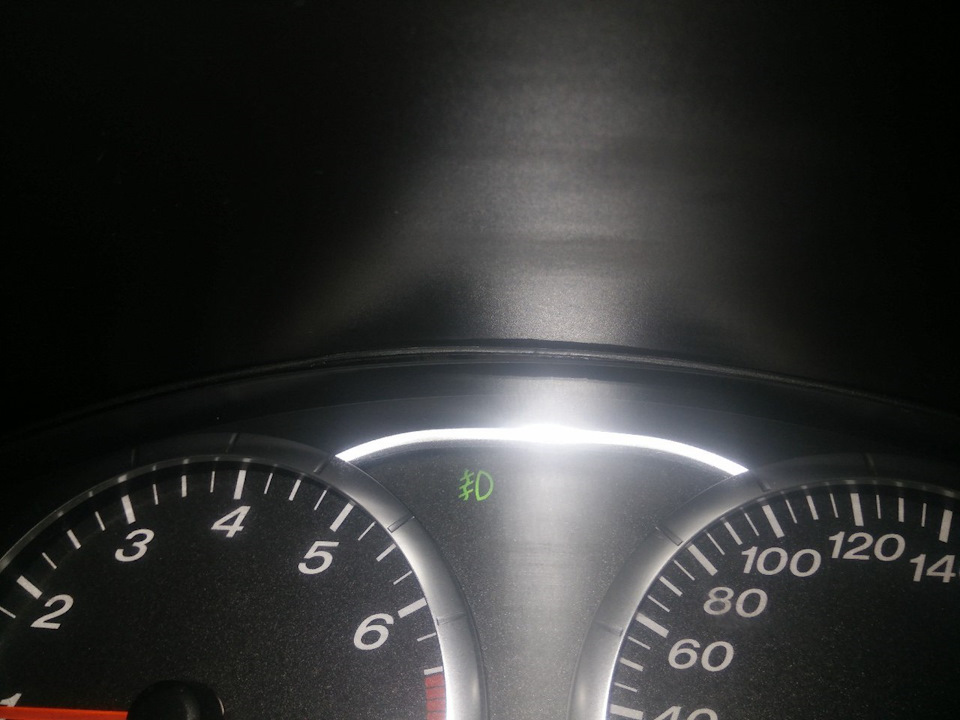

На панели загорается лапма включения передних туманок. Соответственно задние у меня не работают, т.к тот самый провод я перекинул в положение для передних туманок.

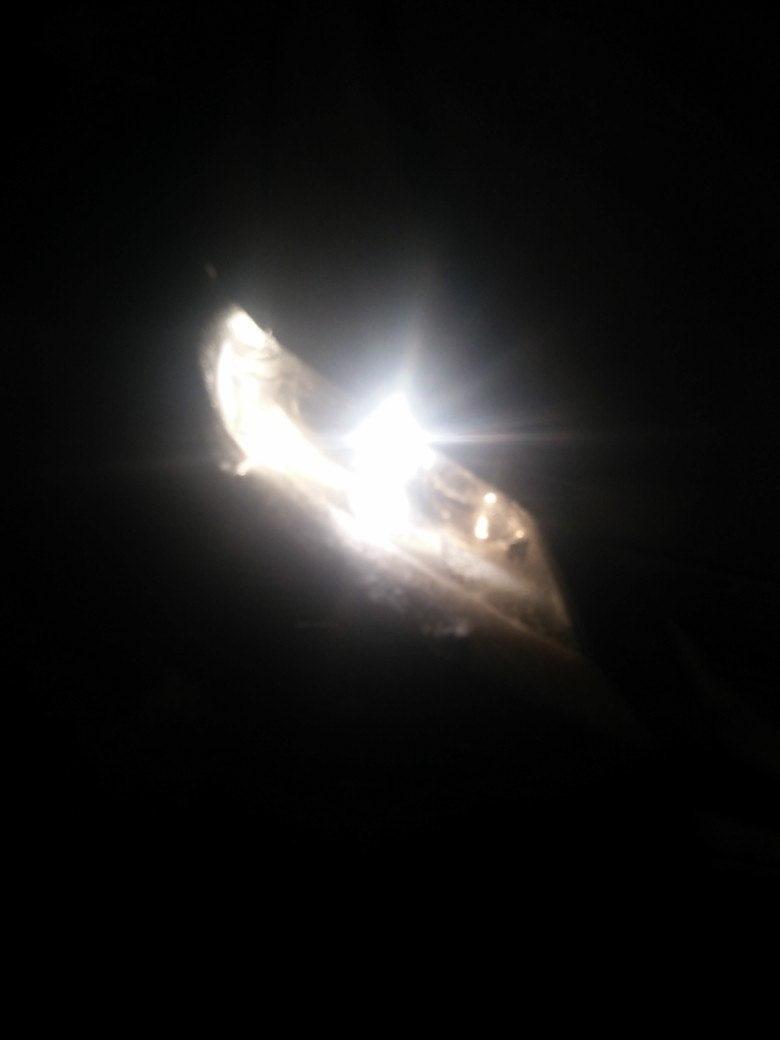

Светит отлично. на них есть регулировки в фаре, все настраивается. К тому же, внешний вид передней оптики стал намного лучше. Фото будут позже. ссылки на сайт запчастей есть, готов помочь нуждающимся.
