Замена передних тормозных колодок — ATE
Всем доброго времени суток!
— В последнее время, перед заменой тормозных колодок, старые колодки (особенно с правой стороны) стали очень сильно скрипеть. Особенно если оттормаживаться со 100 км/час, плавно нажимая на педаль тормоза. При сильном нажатии скрип почти пропадал. Видимо в колодках, у самого их основания, положили крупицы, которые издают такой скрип при торможении, чтобы оповестить водителя о том, что их пора бы заменить или это я выдумываю … Знаю, что есть колодки, в которых действительно существуют спец. пластины, которые при сильном износе начинают сильно скрипеть/пищать, потому как они попросту начинают тереть о тормозной диск.
— По совету Ромы diabloromka я купил передние колодки марки ATE. Рома сразу меня предупредил, что они будут пылить. Я сказал, что это не проблема. Главное, чтобы были качественными. P.S. Я до этого думал, что мои старые колодки пылили сильно… Ох как же я ошибся)). Но для меня это не проблема.
— Перед заменой колодок, я прочитал в ELSA о процессе замены собственно тормозных колодок на суппорте FS-III (с диском 280 мм). Предупрежу сразу всех ярых любителей смазывать направляющие в этих суппортах. Они НЕ СМАЗЫВАЮТСЯ. В ELSA написано, что при работе с суппортом можно использовать только спирт. Я так и сделал. Промыл направляющие и резинки в спирте. Затем облил резинки и направляющие спиртом, чтобы они легко сели на свое место.

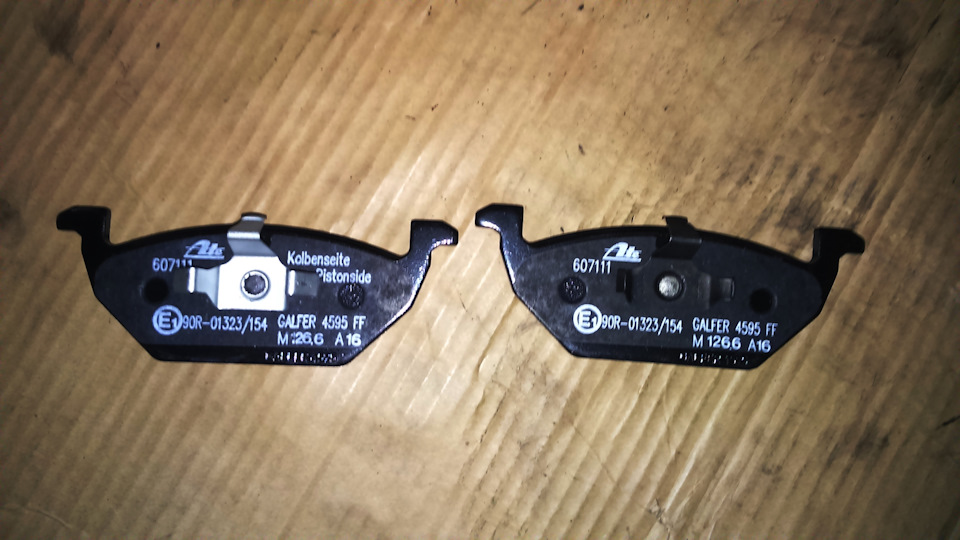

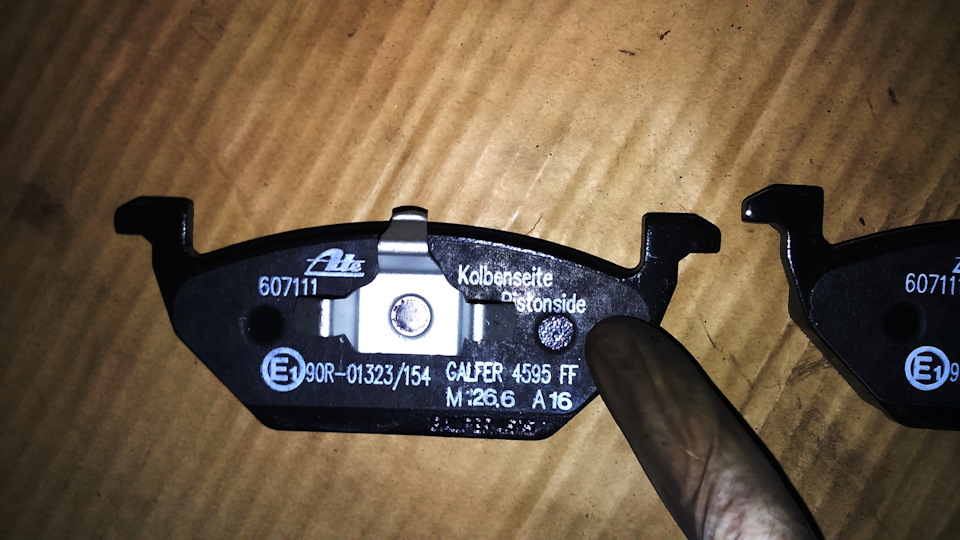

— Также хочу предупредить всех, кто собирается менять самостоятельно передние тормозные колодки в этих суппортах. Существует внешняя и внутренняя колодки. Они отличаются тем, что внутренняя колодка, которая вставляется в цилиндр имеет серебряный окрас крепления, а наружная колодка имеет чёрный окрас крепления. Это видно на фото ниже.
— Также, в ELSA написано, что нельзя чтобы суппорт оставался подвешенным за трубку тормозной жидкости. Его нужно обязательно подвязать о стойку (там есть одно спец. отверстие).

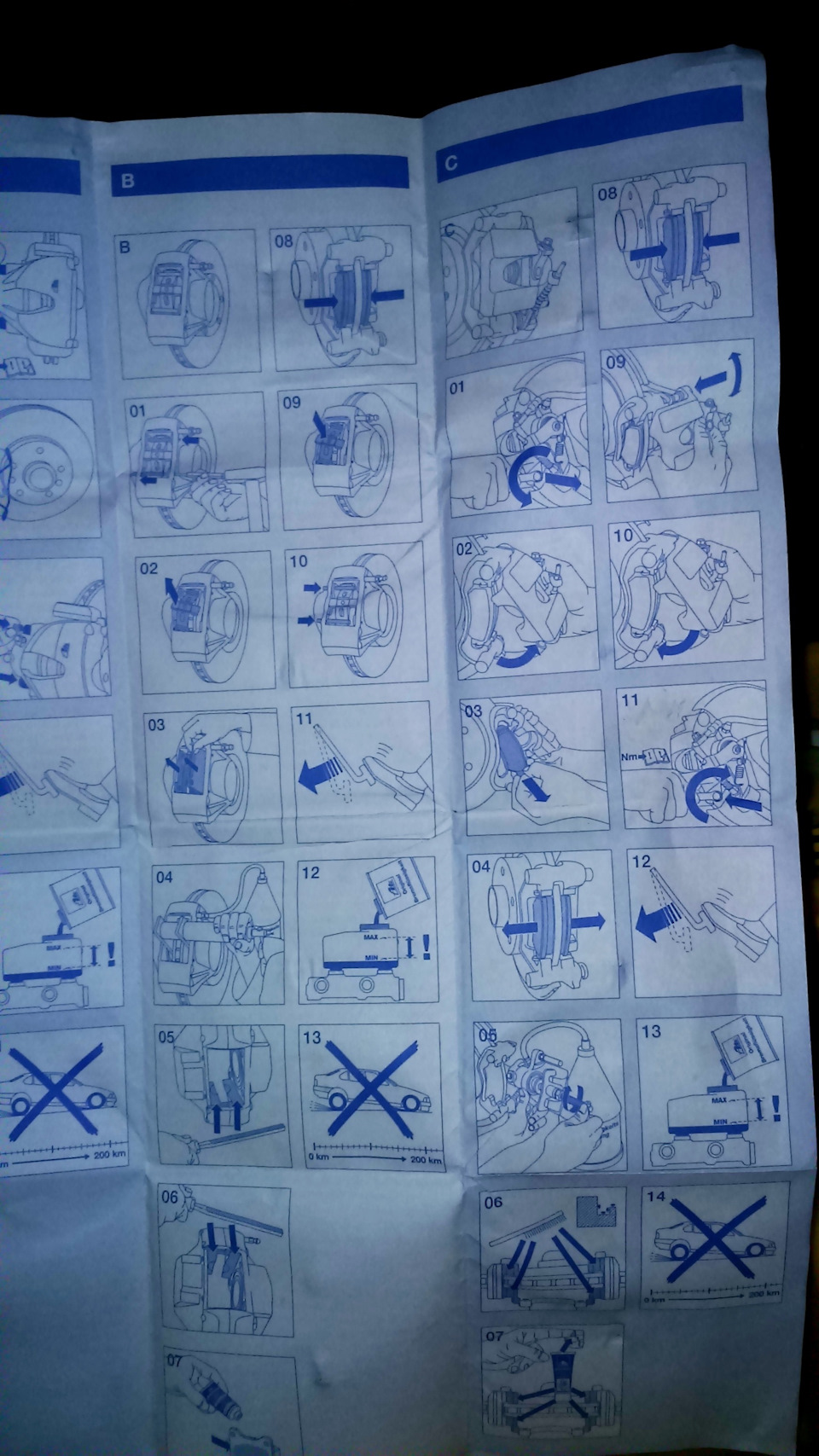

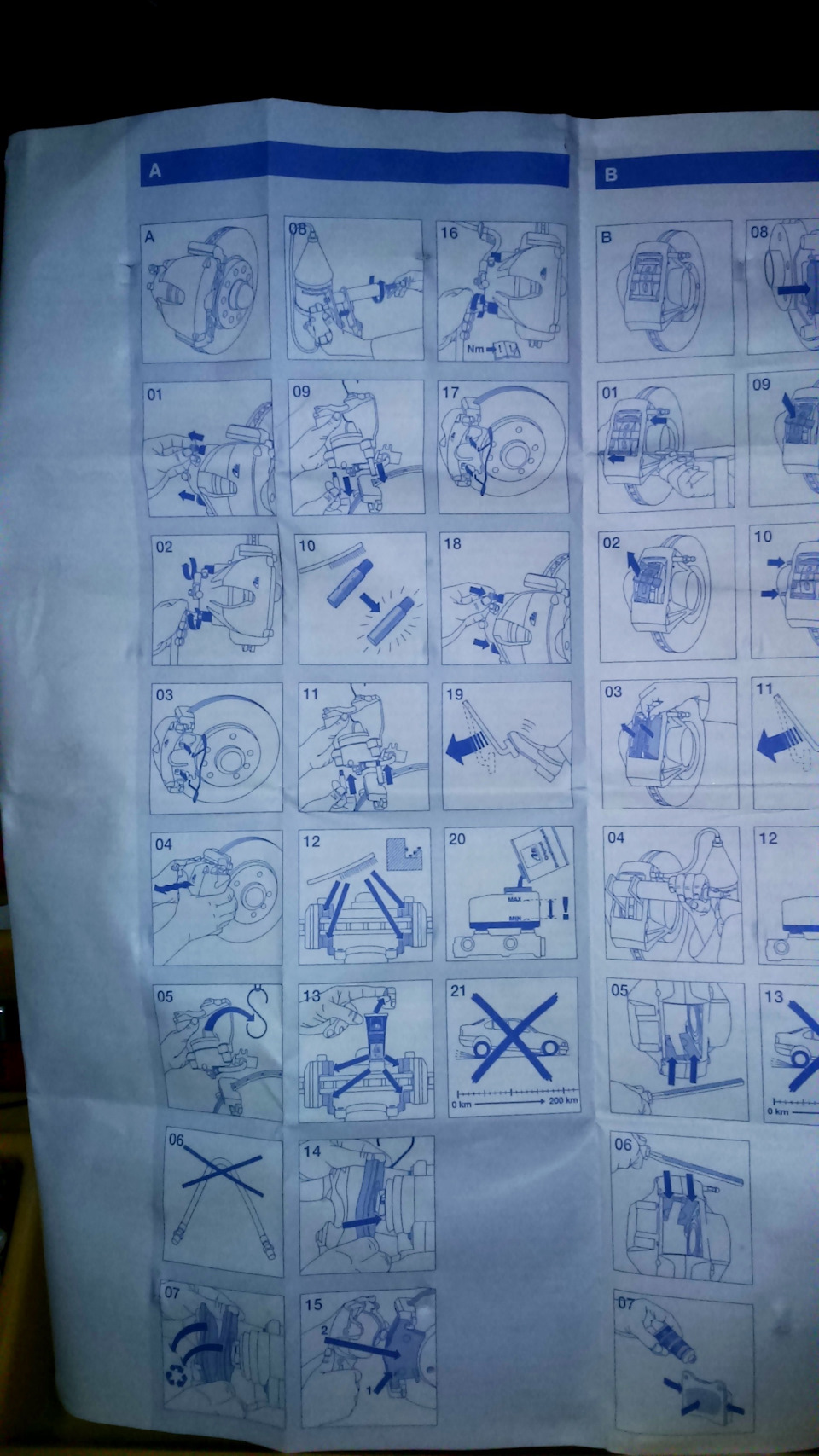

— В комплекте с колодками шла инструкция к суппортам ATE. Полезная вещь).
— Перед всеми манипуляциями, я отобрал немного тормозной жидкости из расширительного бачка, чтобы она не пролилась, во время установки суппорта с новыми колодками на место (цилиндр то вдавится). Вылил её в стаканчик и закрыл перчаткой.
— Во время установки новых колодок и суппорта на место, нужно оставить бачок с тормозной жидкостью открытым.
— Чтобы вдавить цилиндр в суппорт (при открытом расширительном бачке), я использовал спец. «тески», которые приобрёл для запрессовки чашек рулевой в раму велосипеда (они есть на фото в конце отчёта). Цилиндры на передних суппортах не нужно прокручивать и вдавливать как на заднем суппорте. Их нужно только вдавливать. Вдавливать цилиндр лучше потихоньку, без резких движений. По мере вдавливания, лучше посматривать не переливается ли тормозная жидкость из бачка.
— Перед установкой новых тормозных колодок в суппорт, нужно очистить места трения колодок. Кто-то даже смазывает эти места спец. смазкой для тормозных колодок, чтобы они легче ходили (я так думаю). Но я не стал заморачиваться с этим и просто их почистил металлической щеткой и отмыл спиртом.
— После замены колодок, нужно проверить уровень тормозной жидкости в бачке. Если он находится между метками MIN и MAX, то можно не доливать жидкость или не отбирать её. Далее, закручиваем крышку бачка тормозной жидкости. Запускаем двигатель и нажимаем несколько раз подряд на педаль тормоза. При первом нажатии, педаль может уйти в пол. Не переживайте. При последующих нажать, педаль уже будет уходить так как раньше.
— Установленный суппорт с новыми колодками на фото ниже:
Система ATE. Замена тормозных колодок
Конкретно сегодня мы делаем это на Mazda 5. Поехали.
Первым делом отсоединяем пружину/скобу, которая прижимает суппорт к скобе. Для чего это надо — однозначного ответа нет. Совершенно точно вся система прекрасно работает и в отсутствие этой скобы. Но раз ставят — значит, нужна. Говорят, это связано с устранением возможного скрипа колодок (предотвращает вибрации, которые и являются источником скрипа):
Теперь надо отсоединить направляющие суппорта. Они живут здесь:

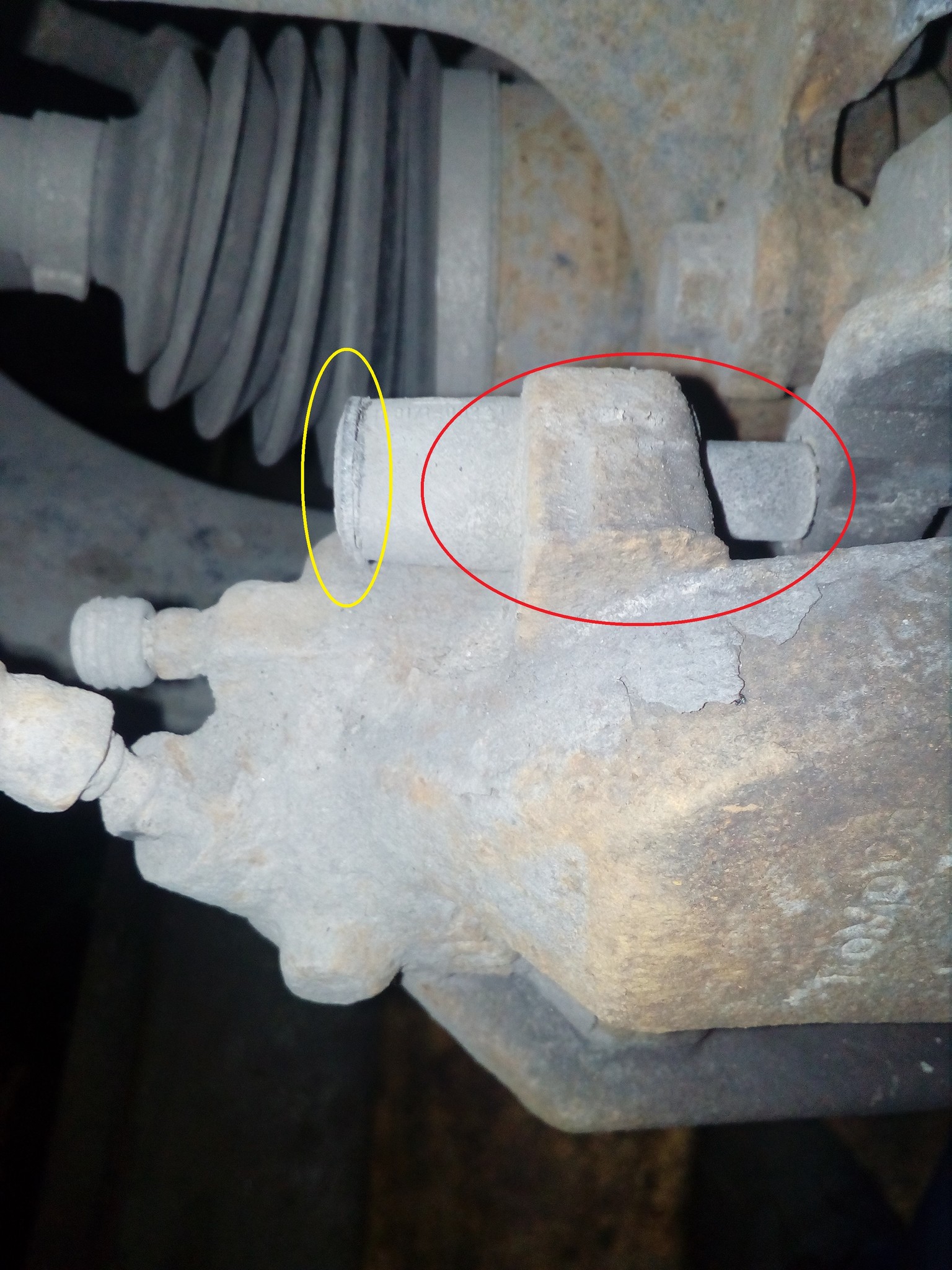

На фотографии выше красным обозначено «тело» направляющей, а желтым — крышка, закрывающая ее от грязи. Снимаем эту крышку (просто вытаскивается):
Теперь берем тот самый шестигранник на 7, и выкручиваем направляющую:

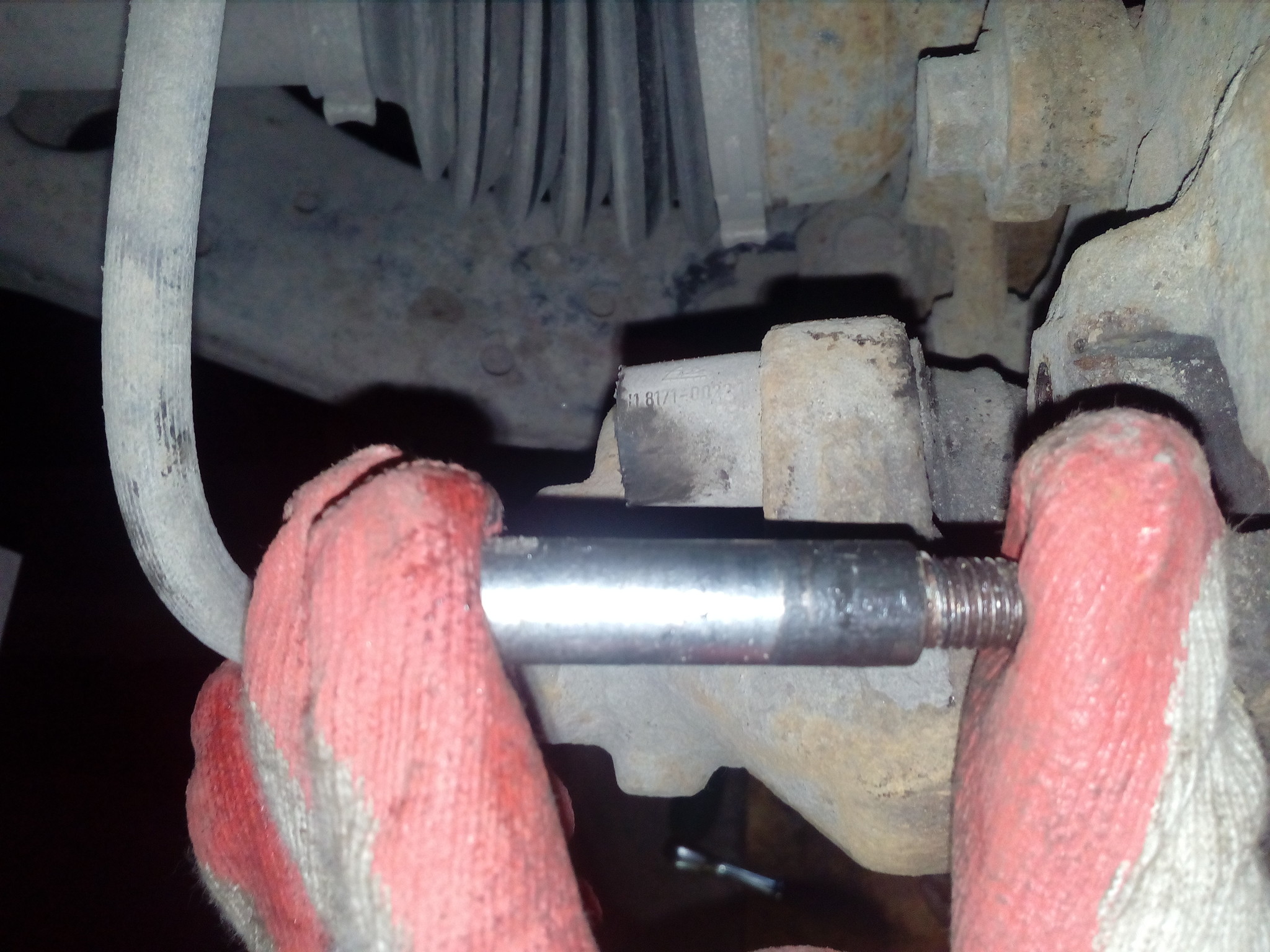

Вот она выкручена:

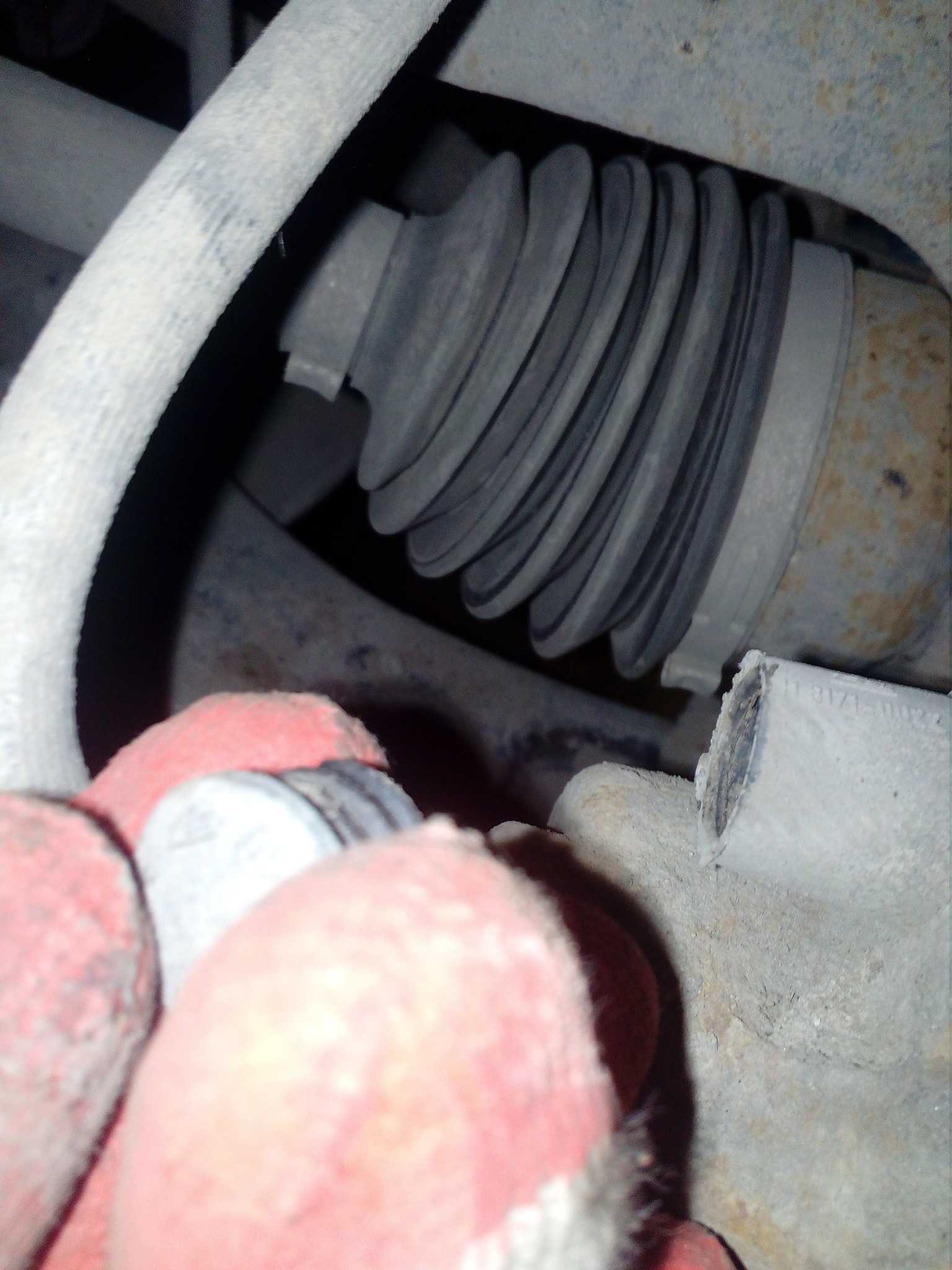

Видно, что она покрыта грязью в части ближе к резьбе — там она уже вылезла из втулки, и стала открыта всей дорожной грязи. Грязь надо просто счистить чем-то подходящим, типа канцелярского ножа:
С нижней направляющей надо повторить те же действия. Кстати, обратили внимание, что про их смазку я не говорю? Это не случайно. Смазывать эти направляющие не требуется. Об этом явно говорит производитель в инструкции, которая обычно прилагается к новым колодкам. В этот раз инструкции в коробке не было, поэтому фотопруфа нет. Должен признаться, что мы долгое время сомневались и все же мазали эти направляющие смазкой. Потом сомневаться перестали, и мазать тоже, вот уже года два или три как. Машины к нам ездят всегда примерно одни и те же, и надо заметить, что ни у одной из них проблем с тормозами замечено не было. Так что мазать — не требуется.
Далее надо снять суппорт. Если на тормозном диске имеется значительная выработка, снятие может сходу не получиться. Дело в том, что на этой тормозной системе внутренняя колодка вставляется в поршень суппорта и выходит вместе с ним. При наличии выработки на диске — внутренняя колодка за нее цепляется. В этом случае надо немного разжать колодки, утопив поршень суппорта. Самое простое — вставить отвертку/монтажку в прорезь в суппорте, и надавить, уперевшись концом монтажки в диск/колодку, примерно так:
Теперь суппорт можно вынуть, как уже говорилось — с внутренней колодкой:
Колодку вытаскиваем (кстати, вытаскивается и вставляется она просто руками, никаких специнструментов не надо):
И утапливаем суппорт. У нас для этого есть специальный инструмент. В полевых условиях можно использовать обычную струбцину (тогда колодку можно снять уже после утапливания), или утопить поршень просто руками. Он должен ходить легко, поэтому сил хватит. Если же поршень не идет, то давить всем весом не имеет смысла. Это явная проблема — подклинивание поршня, она требует разборки, дефектовки и ремонта. Халявы не будет — даже если продавить его внутрь силой, то потом в рабочем режиме он выйдет, а обратно не вернется (а кто его вернет? Давить с такой силой на него уже не будут). Колодка будет всегда прижата к диску, и быстро сносится. Плюс к этому нагрев диска, плюс если повезет — то еще и специфичное поведение машины с подторможенным одним колесом. В общем, не надо испытывать судьбу.
Кстати, из этих же соображений следует внимательно и придирчиво осмотреть манжету поршня, так как если она надорвана — скорее всего, скоро под нее начнет попадать грязь и влага, и коррозия поршня не заставит себя долго ждать. А коррозия — это как раз то самое подклинивание, о котором я только что написал целый абзац.

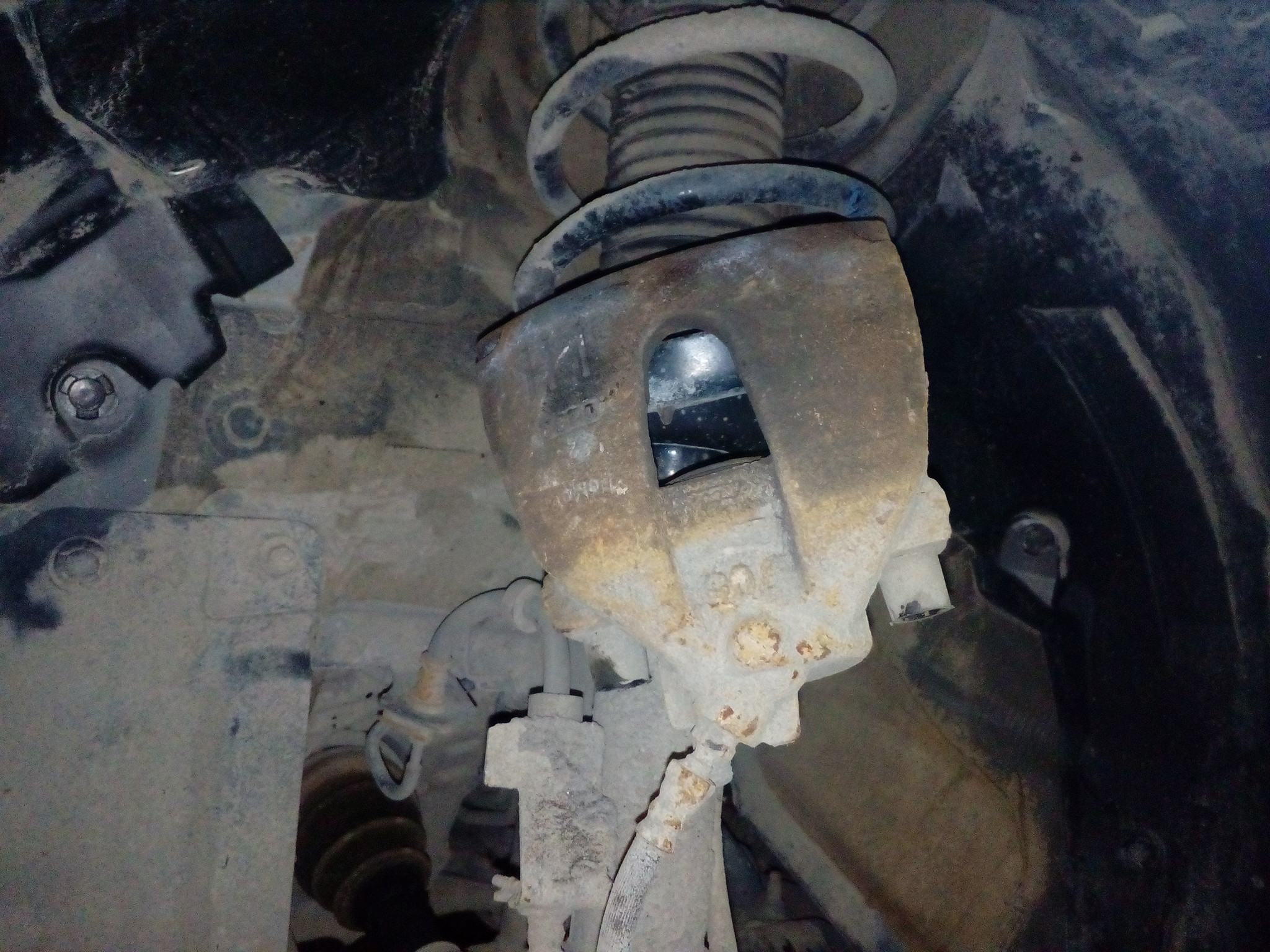

Все, с суппортом закончили. Вешаем его на нижнюю чашку амортизатора, он туда прекрасно встает. Важный нюанс: если кроме замены колодок параллельно предполагаются какие-то еще работы, особенно с использованием молотка — тогда надо обязательно подвязать его, чтобы он не упал (удары кувалдой в подвеску обычно приводят к вибрации, и суппорт охотно соскальзывает с того места, куда временно повешен). В противном же случае можно просто повесить:
Вернемся к скобе. Там осталась старая колодка:
Вытаскиваем ее, и тщательно чистим металлической щеткой те места, по которым ходят колодки. Это необходимо, так как они со временем зарастают грязью и ржавчиной, и колодки перестают легко ходить. Надо заметить, что данная тормозная система отличается отсутствием металлических проставок между скобой и колодкой. Это в итоге плюс. Хотя эти проставки и делаются для того, чтоб ржавчина не влияла на движение колодок — на практике именно под ними скоба особо качественно зарастает ржавчиной, сжимая проставки. Те, в свою очередь, сжимают колодки мертвой хваткой. Колодки в итоге намертво клинят со всеми вытекающими (износ, перегрев диска). Их приходится выбивать, а ржавчину счищать чуть ли не болгаркой (иначе новая колодка ни в какую не встает). А вот рассматриваемая тормозная система такой проблемы лишена — за всю практику еще не доводилось видеть машину, у которой бы заклинили колодки. Но, возвращаясь к началу абзаца, скобу почистить все же надо:
В принципе, все готово для установки новых колодок:
Сборка производится в обратном порядке. Из нюансов надо упомянуть не слишком большой момент затяжки направляющих (автор этих строк при первой работе с такой системой направляйку заломил от избытка дурацкой мощи, отчего тут же приобрел опыт высверливания), а также сложности в надевании прижимной пружины. На практике обычно это выглядит так — сначала полностью штатно (с упором в скобу суппорта) ставится верхний конец прижимной пружины, потом нижний конец ставится в прорезь в суппорте, а потом, удерживая его одной рукой, пружина натягивается на скобу суппорта. Но здесь возможны варианты в зависимости от конкретного автомобиля.
Небольшим бонус-треком — фотография того, как выглядит скоба с вкрученными направляющими. Вот именно по ним ездит суппорт:

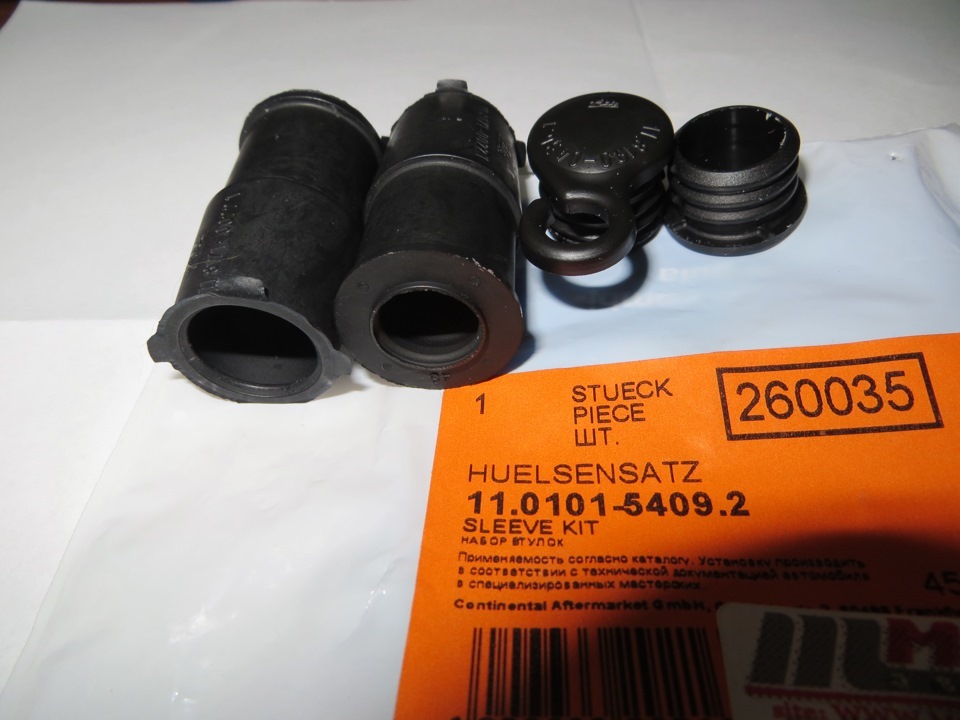

Ездит он по направляющей специальной резиновой втулкой:
Если есть какие-то сомнения — люфт или плохое скольжение, то проще всего плюнуть на все, купить и поставить новую направляющую и новую втулку. И то, и другое, продается по относительно гуманным ценам.
Вот и все. Считайте себя прошедшими базовый учебный курс «Тормозные системы ATE» от Сервиса-193. Сертификат, правда, придется рисовать и печатать самостоятельно — дизайнера у нас в гараже пока, увы, нет. Ну и ладно, зато есть много ржавых железок, и скоро будет очередной фоторепортаж об их устройстве!

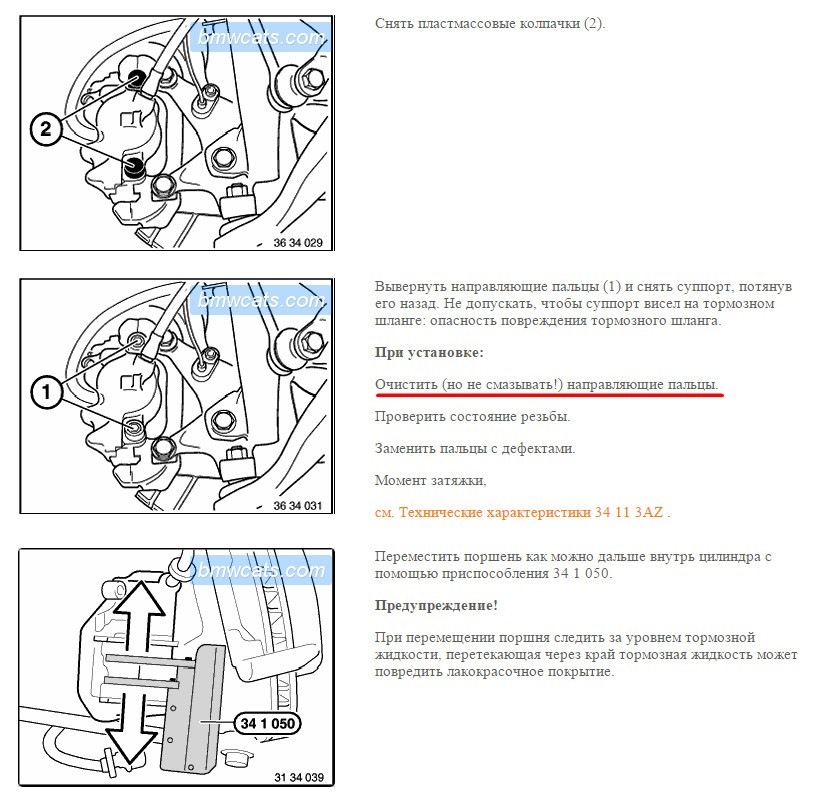

Ещё один мануал по замене колодок. На этот раз BMW (Tis 34 11 000)

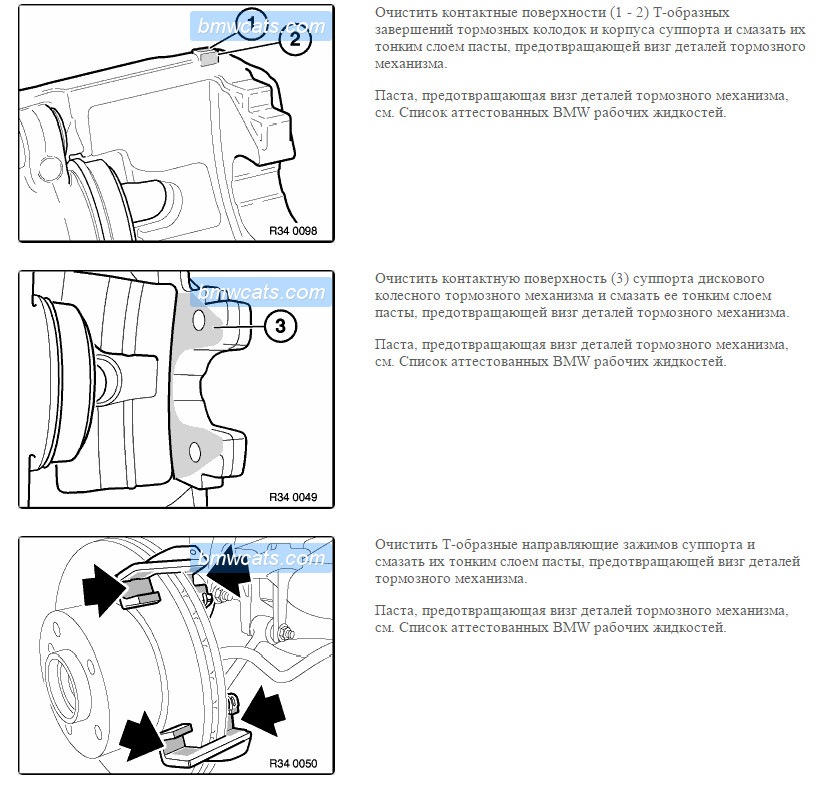

Снятие и установка или замена тормозных колодок дисковых тормозных механизмов передних колес
Особо пренебрегаемые моменты подчёркнуты!
PS направляющие тут такого плана как на 288-312мм тормозах от ATE
Суппорт скользит по ним через резиновые втулки
Comments 80
В ремкомплекте Bosch с такими пальцами лежит смазка…
Во многих неоригинальных ремкомплектах она лежит. Но втулки и направляющие если ставить то только оригинал или ате, остальные долго не живут.
Внутри ремкомплектов бош лежат резинки autofren, совсем хренового качества
Что то я окончательно запутался, какие направляющие смазывать, а какие нет!
Прочитайте мануал на свой авто ))
У меня такие тормоза спереди. При переборке смазал. Через две недели заменил резинки и не стал смазывать.
Есть понимание, почему это требование присутствует в руководстве?
Я изменил своё решение исходя из того, что эти резинки выполняют функцию возвратной пружины для внешней (пассивной) колодки, поэтому палец не должен в них скользить. Именно по этой причине смазка не нужна. Подтверждение этому нашёл только в обучающем видео Крайслера. (Хотя там тоже не однозначно).
2.51 правая часть картинки. Понимаешь что возвращает назад?
Пальцы совсем другие.
спасибо за инструкцию. В опеле тоже АТЕ тормоза, смазывать направляющие не надо, в оригинале пальца нержавейка -отполировал вымыл и собрал, а все заменные пальцы, из обычный сырой метал покрытый цинком, ржавеет на ура.
Очень интересный момент. Европейцы, которые на Ате съели не одну собаку, НЕ рекомендуют ничем мазать направляшки в резинках. Думаю, что это идёт от самой Ате. В то же время, американцы в руководстве по сервисному обслуживанию задних суппортов на Jeep Grand Cherokee (там стоит тот же Ате-шный суппорт) не только рекомендуют, но и указывают конкретную смазку:
